SN74AUC16240DGGR参数规格_中文资料_数据手册PDF

SN74AUC16240DGGR概述

16位缓冲器/驱动器，具有三态输出 16-BIT BUFFER/DRIVER WITH 3-STATE OUTPUTS

缓冲器，反向 4 元件 4 位每元件三态 Output 48-TSSOP

得捷:
IC BUFFER INVERT 2.7V 48TSSOP

立创商城:
SN74AUC16240DGGR

德州仪器TI:
16-ch, 0.8-V to 2.7-V high speed inverters with 3-state outputs

艾睿:
Buffer/Line Driver 16-CH Inverting 3-ST CMOS 48-Pin TSSOP T/R

安富利:
Buffer/Line Driver 16-CH Inverting 3-ST CMOS 48-Pin TSSOP T/R

Chip1Stop:
Buffer/Line Driver 16-CH Inverting 3-ST CMOS 48-Pin TSSOP T/R

SN74AUC16240DGGR中文资料参数规格

技术参数

电源电压DC 800mV ~ 2.70V

输出接口数 16

电路数 4

位数 16

传送延迟时间 1.60 ns

静态电流 25.0 µA

逻辑门个数 16

输入数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 0.8V ~ 2.7V

封装参数

安装方式 Surface Mount

引脚数 48

封装 TSSOP-48

外形尺寸

封装 TSSOP-48

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

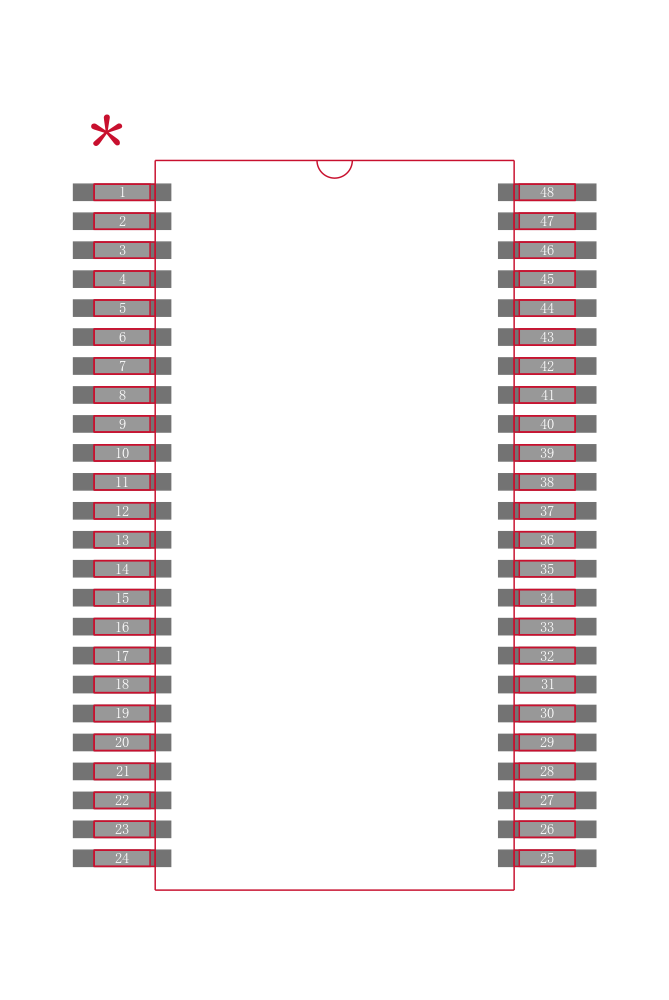

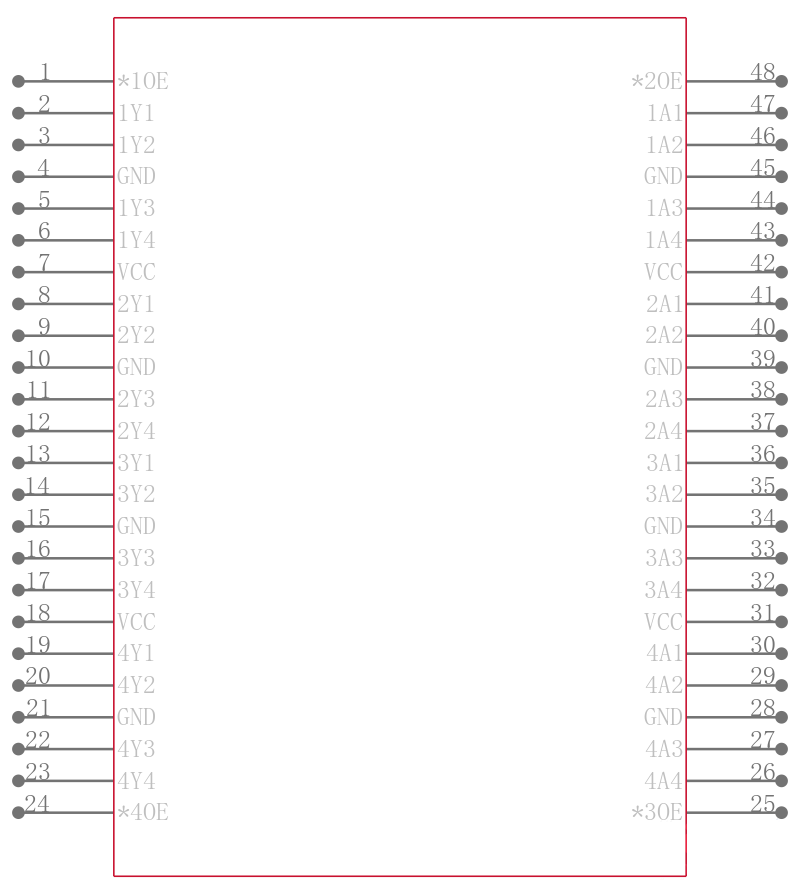

SN74AUC16240DGGR引脚图与封装图

在线购买SN74AUC16240DGGR

型号： SN74AUC16240DGGR

描述：16位缓冲器/驱动器，具有三态输出 16-BIT BUFFER/DRIVER WITH 3-STATE OUTPUTS

替代型号SN74AUC16240DGGR
