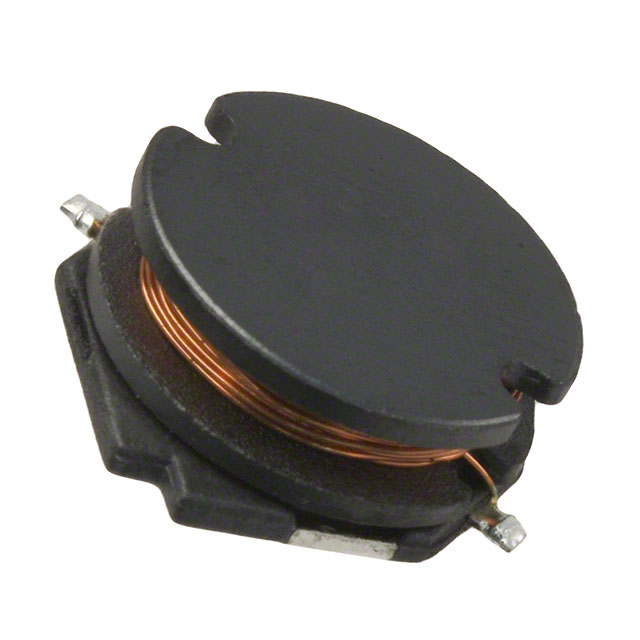

SDR1305-220M参数规格_中文资料_数据手册PDF

SDR1305-220M概述

SMD功率电感 SMD Power Inductors

无屏蔽绕线器 62 毫欧最大非标准

立创商城:
22uH ±20% 2.9A 62mΩ

得捷:
FIXED IND 22UH 2.9A 62 MOHM SMD

艾睿:
Inductor Power Wirewound 22uH 20% 100KHz 27Q-Factor Ferrite 2.9A 62mOhm DCR T/R

安富利:
Ind Power Wirewound 22uH 20% 100KHz 27Q-Factor Ferrite 2.9A T/R

SDR1305-220M中文资料参数规格

技术参数

额定电流 2.9 A

电感 22 µH

自谐频率 20 MHz

Q值 27

电感公差 ±20 %

测试频率 100 kHz

电阻DC） 62 mΩ

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 0.062 Ω

封装参数

安装方式 Surface Mount

封装 -

外形尺寸

宽度 12.7 mm

高度 5.1 mm

封装 -

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

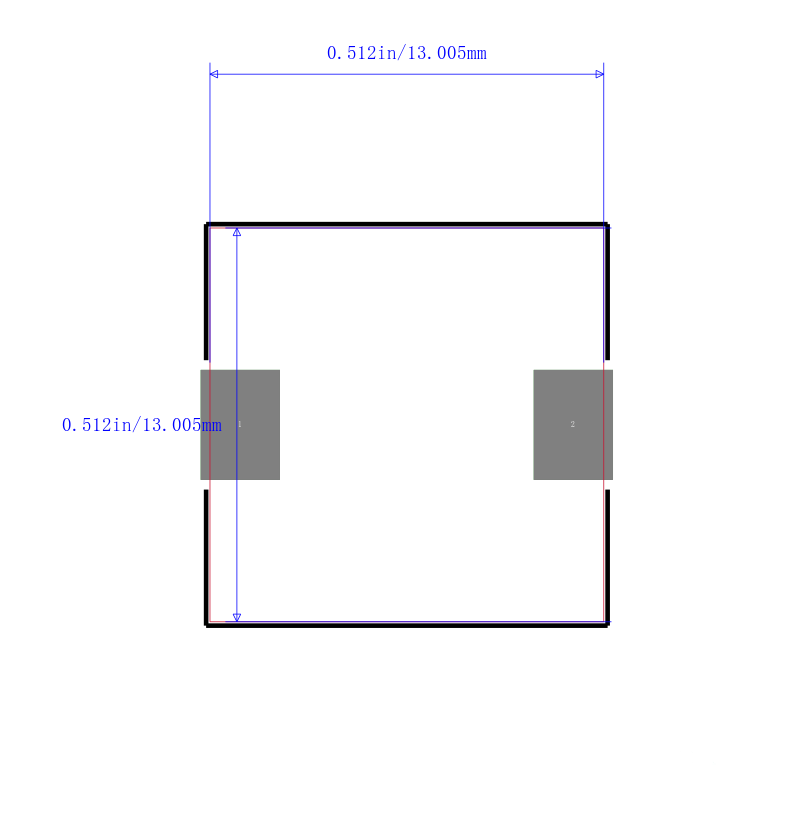

SDR1305-220M引脚图与封装图

在线购买SDR1305-220M

型号： SDR1305-220M

制造商： Bourns J.W. Miller 伯恩斯

描述：SMD功率电感 SMD Power Inductors
