SN74AHC244PW

SN74AHC244PW图片1
SN74AHC244PW图片2
SN74AHC244PW图片3
SN74AHC244PW图片4
SN74AHC244PW图片5
SN74AHC244PW图片6
SN74AHC244PW图片7
SN74AHC244PW图片8
SN74AHC244PW图片9
SN74AHC244PW图片10
SN74AHC244PW图片11
SN74AHC244PW图片12
SN74AHC244PW图片13
SN74AHC244PW概述

八路缓冲器/驱动器,具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

缓冲器,非反向 2 元件 4 位每元件 三态 Output 20-TSSOP


得捷:
IC BUF NON-INVERT 5.5V 20TSSOP


立创商城:
SN74AHC244PW


德州仪器TI:
8-ch, 2-V to 5.5-V buffers with 3-state outputs


贸泽:
Buffers & Line Drivers Octal w/Tri-St Out


e络盟:
缓冲器/线路驱动器, 74AHC244, 2V至5.5V, TSSOP-20


艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP Tube


安富利:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP Tube


Chip1Stop:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP Tube


Verical:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP Tube


Newark:
# TEXAS INSTRUMENTS  SN74AHC244PW  IC, OCTAL BUFFER/DRIVER, 74AHC244


力源芯城:
八总线缓冲器三态同相输出


Win Source:
IC BUFF/DVR TRI-ST DUAL 20TSSOP


SN74AHC244PW中文资料参数规格
技术参数

电源电压DC 2.00V ~ 5.50V

输出接口数 8

通道数 8

针脚数 20

位数 8

传送延迟时间 8.50 ns

电压波节 5.00 V, 3.30 V

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

长度 6.6 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 医用, 工业, 测试与测量, 计算机和计算机周边, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

SN74AHC244PW引脚图与封装图
SN74AHC244PW引脚图
SN74AHC244PW封装图

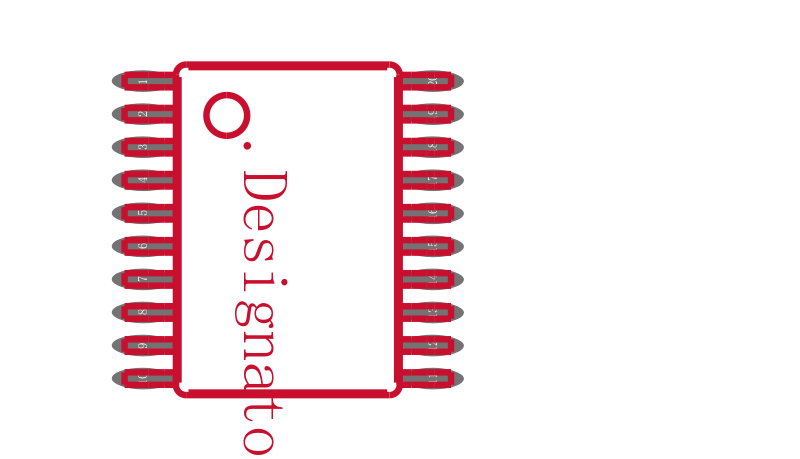

SN74AHC244PW封装焊盘图
在线购买SN74AHC244PW
型号: SN74AHC244PW
制造商: TI 德州仪器
描述:八路缓冲器/驱动器,具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS
替代型号SN74AHC244PW
型号/品牌 代替类型 替代型号对比

SN74AHC244PW

TI 德州仪器

当前型号

当前型号

SN74AHC244PWR

德州仪器

完全替代

SN74AHC244PW和SN74AHC244PWR的区别

SN74AHC244DW

德州仪器

完全替代

SN74AHC244PW和SN74AHC244DW的区别

SN74AHC244PWG4

德州仪器

完全替代

SN74AHC244PW和SN74AHC244PWG4的区别
