SN74LVCH245AZQNR参数规格_中文资料_数据手册PDF

SN74LVCH245AZQNR概述

八路总线收发器与3态输出 OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS

收发器，非反相 1 元件 8 位每元件三态 Output 20-BGA MICROSTAR JUNIOR（4x3）

得捷:
IC TXRX NON-INVERT 3.6V 20BGA

贸泽:
Bus Transceivers Octal Bus Trnscvr With 3-State Outputs

艾睿:
Bus XCVR Single 8-CH 3-ST 20-Pin BGA MICROSTAR JUNIOR T/R

Chip1Stop:
Bus XCVR Single 8-CH 3-ST 20-Pin BGA MICROSTAR JUNIOR T/R

Verical:
Bus XCVR Single 8-CH 3-ST 20-Pin BGA MICROSTAR JUNIOR T/R

SN74LVCH245AZQNR中文资料参数规格

技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 8

电路数 8

通道数 8

位数 8

传送延迟时间 7.00 ns

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 1.65V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 BGA-20

外形尺寸

长度 4 mm

宽度 3 mm

高度 0.75 mm

封装 BGA-20

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

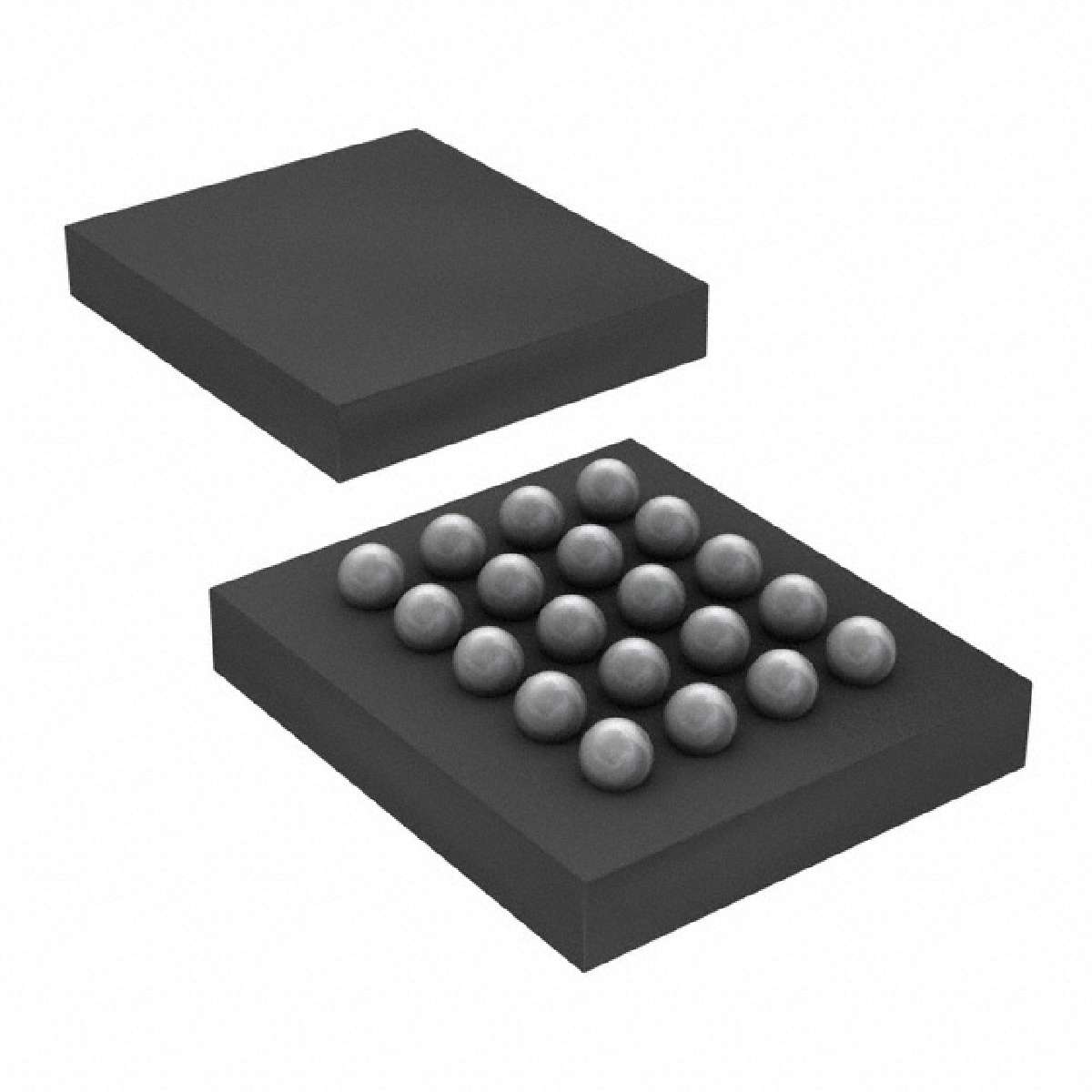

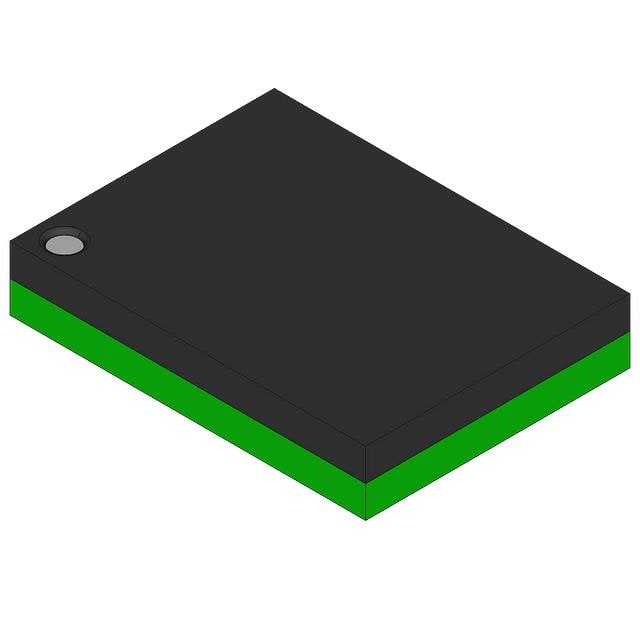

SN74LVCH245AZQNR引脚图与封装图

在线购买SN74LVCH245AZQNR

型号： SN74LVCH245AZQNR

制造商： TI 德州仪器

描述：八路总线收发器与3态输出 OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS

立即咨询

替代型号SN74LVCH245AZQNR

型号/品牌	代替类型	替代型号对比
SN74LVCH245AZQNR TI 德州仪器	当前型号	当前型号
SN74LVCH245AGQNR 德州仪器	完全替代	SN74LVCH245AZQNR和SN74LVCH245AGQNR的区别
SN74LVC245AZQNR 德州仪器	类似代替	SN74LVCH245AZQNR和SN74LVC245AZQNR的区别
SN74LVCH245AZXYR 德州仪器	类似代替	SN74LVCH245AZQNR和SN74LVCH245AZXYR的区别
