具有三态输出单总线缓冲器门 SINGLE BUS BUFFER GATE WITH 3-STATE OUTPUT
* Available in the Texas Instruments NanoFree™ Package * Supports 5-V VCC Operation * Inputs Accept Voltages to 5.5 V * Provides Down Translation to VCC * Max tpd of 3.7 ns at 3.3 V * Low Power Consumption, 10-µA Max ICC * ±24-mA Output Drive at 3.3 V * Ioff Supports Live Insertion, Partial-Power- Down Mode, and Back Drive Protection * Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II * ESD Protection Exceeds JESD 22 * 2000-V Human-Body Model * 200-V Machine Model * 1000-V Charged-Device Model
电源电压DC 5.00 V, 5.50 V max
输出接口数 1
供电电流 250 mA
电路数 1
通道数 1
位数 1
传送延迟时间 4.00 ns
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 5

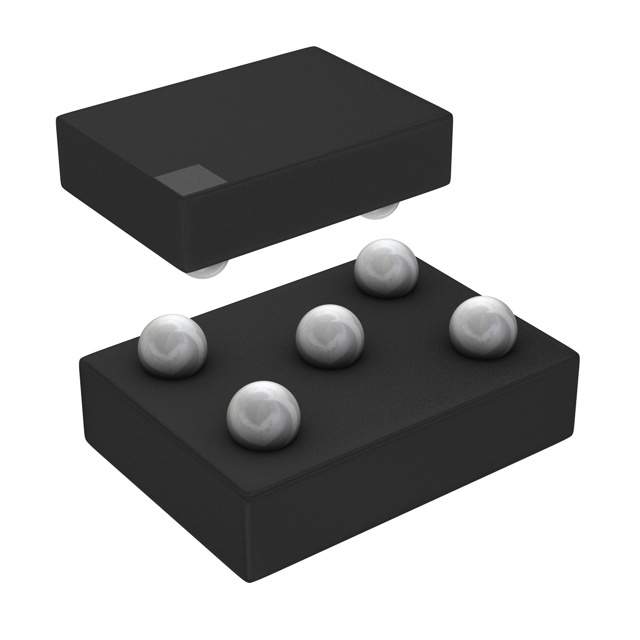

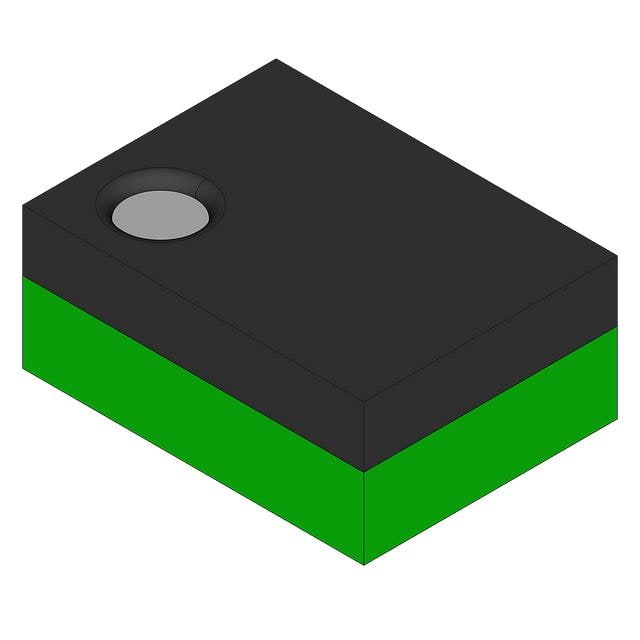

封装 DSBGA-5
长度 1.4 mm
宽度 0.9 mm
高度 0.3 mm
封装 DSBGA-5
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LVC1G126YZPR TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC1G126YEPR 德州仪器 | 完全替代 | SN74LVC1G126YZPR和SN74LVC1G126YEPR的区别 |
SN74LVC1G126YZAR 德州仪器 | 功能相似 | SN74LVC1G126YZPR和SN74LVC1G126YZAR的区别 |
1P1G126QYEPR 德州仪器 | 功能相似 | SN74LVC1G126YZPR和1P1G126QYEPR的区别 |
