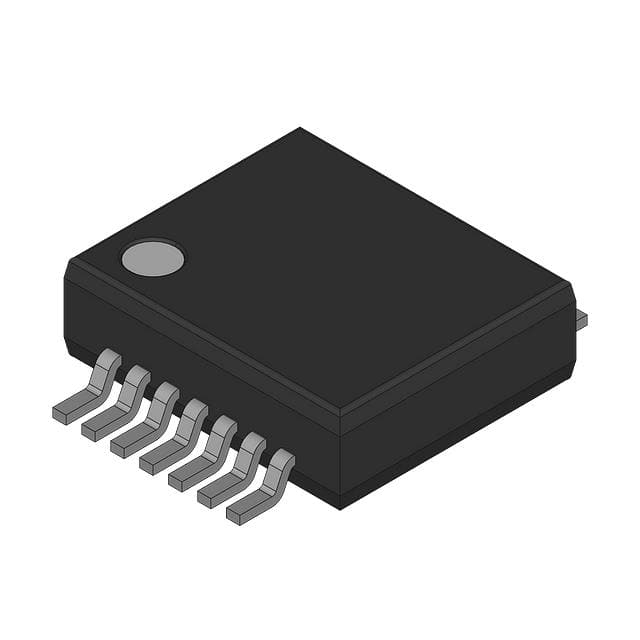

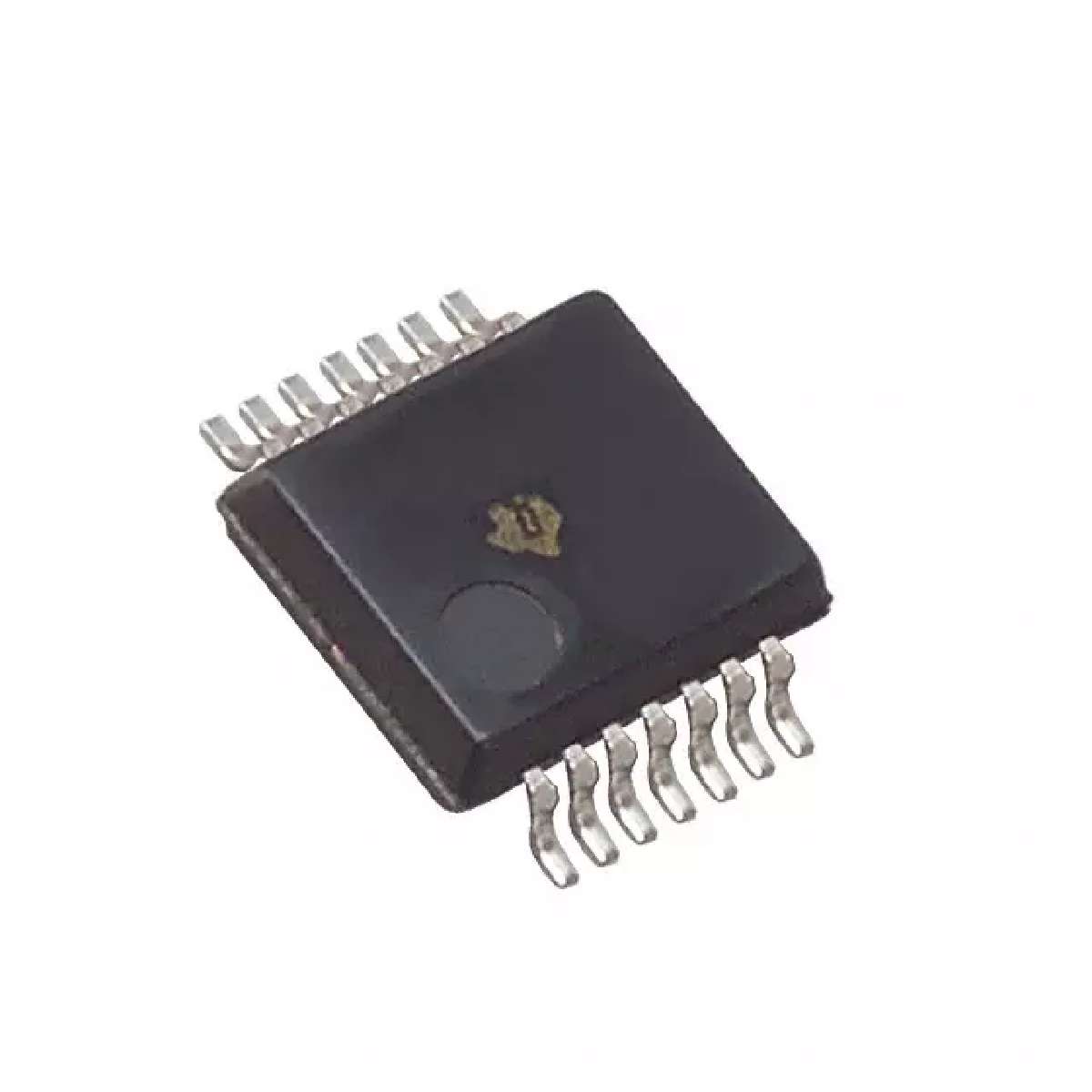

SN74LVC126ADBR概述

四路总线缓冲器闸具有三态输出 QUADRUPLE BUS BUFFER GATE WITH 3-STATE OUTPUTS

This buffer and line driver from Texas Instruments is used to amplify an analog or digital signal by driving the input to the transmission line. With a 3-state output, this is power management at its best. This line driver has a minimum operating temperature of -40 °C and a maximum of 125 °C. This product will be shipped in tape and reel packaging so that components can be mounted effectively. It has 4 channels per chip. This non-inverting device has a typical operating supply voltage of 1.8|2.5|3.3 V. Its minimum operating supply voltage of 1.65 V, while its maximum is 3.6 V.

SN74LVC126ADBR中文资料参数规格
技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 4

电路数 4

通道数 4

位数 4

传送延迟时间 4.70 ns

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

耗散功率 500 mW

输出电流驱动 -1.00 mA

输入数 4

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 500 mW

电源电压 1.65V ~ 3.6V

电源电压Max 2 V

电源电压Min 3.6 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SSOP-14

外形尺寸

封装 SSOP-14

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

SN74LVC126ADBR引脚图与封装图

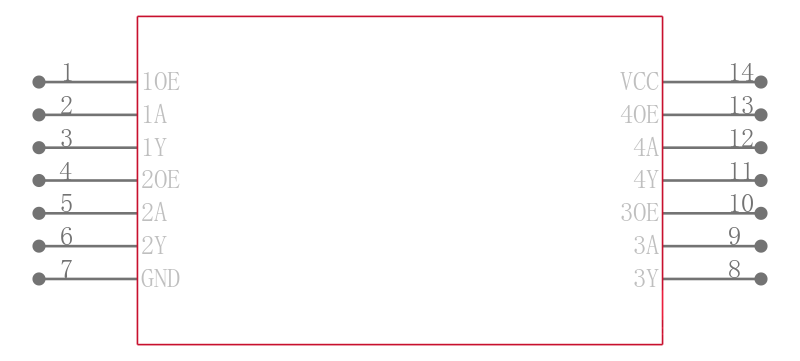

SN74LVC126ADBR引脚图

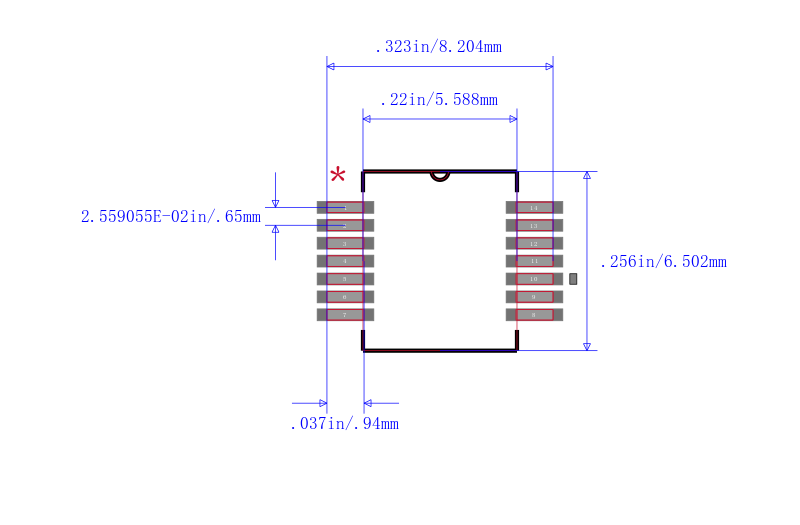

SN74LVC126ADBR封装图

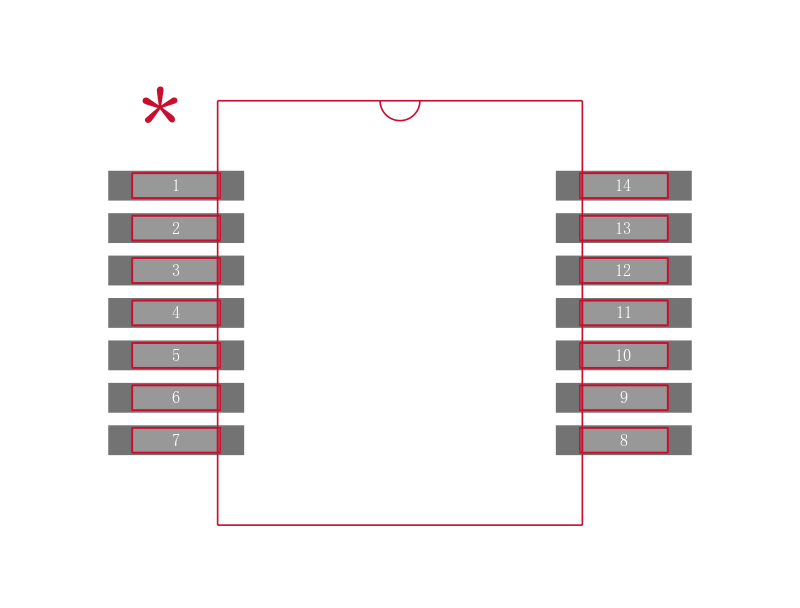

SN74LVC126ADBR封装焊盘图
在线购买SN74LVC126ADBR
型号: SN74LVC126ADBR
制造商: TI 德州仪器
描述:四路总线缓冲器闸具有三态输出 QUADRUPLE BUS BUFFER GATE WITH 3-STATE OUTPUTS
替代型号SN74LVC126ADBR
型号/品牌 代替类型 替代型号对比

SN74LVC126ADBR

TI 德州仪器

当前型号

当前型号

SN74LVC126ADBRG4

德州仪器

类似代替

SN74LVC126ADBR和SN74LVC126ADBRG4的区别

SN74LVC126ADBRE4

德州仪器

类似代替

SN74LVC126ADBR和SN74LVC126ADBRE4的区别

74LCX126MTC

飞兆/仙童

功能相似

SN74LVC126ADBR和74LCX126MTC的区别
