SN74LVTH16240DLR概述

3.3 -V ABT 16位缓冲器/驱动器，具有三态输出 3.3-V ABT 16-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

缓冲器，反向 4 元件 4 位每元件三态 Output 48-SSOP

立创商城:
SN74LVTH16240DLR

得捷:
IC BUFFER INVERT 3.6V 48SSOP

艾睿:
Buffer/Line Driver 16-CH Inverting 3-ST BiCMOS 48-Pin SSOP T/R

安富利:
Buffer/Line Driver 16-CH Inverting 3-ST BiCMOS 48-Pin SSOP T/R

Chip1Stop:
Buffer/Line Driver 16-CH Inverting 3-ST BiCMOS 48-Pin SSOP T/R

DeviceMart:
IC BUFF/DVR TRI-ST 16BIT 48SSOP

Win Source:
IC BUFF/DVR TRI-ST 16BIT 48SSOP

SN74LVTH16240DLR中文资料参数规格

技术参数

电源电压DC 2.70V ~ 3.60V

输出接口数 16

电路数 4

位数 16

传送延迟时间 3.50 ns

电压波节 3.30 V, 2.70 V

输出电流驱动 -500 µA

输入数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 48

封装 SSOP-48

外形尺寸

封装 SSOP-48

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

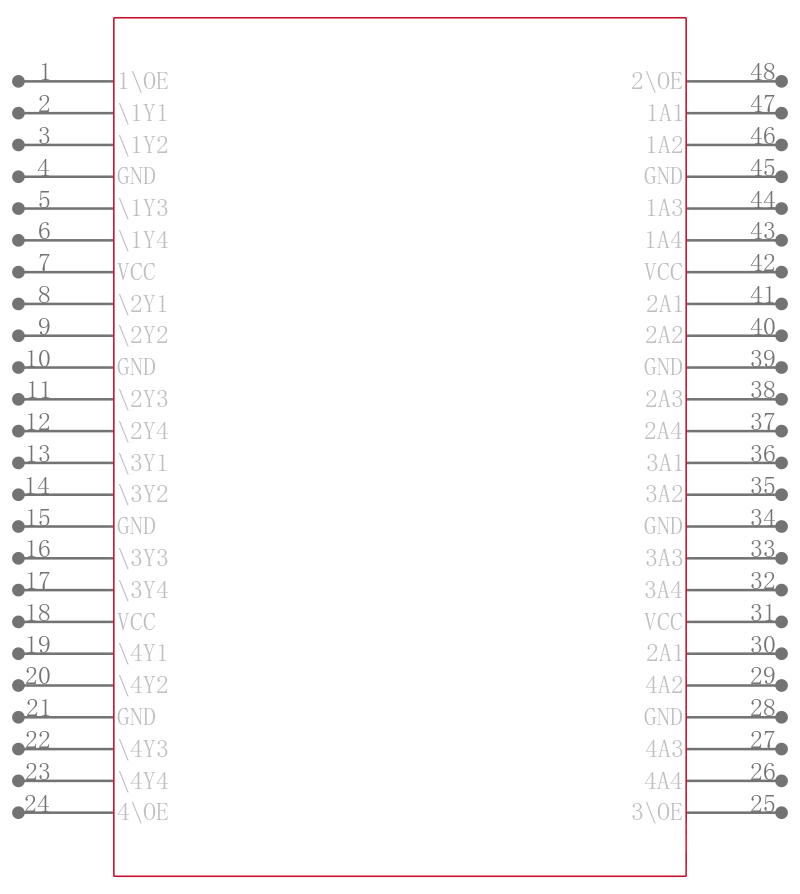

SN74LVTH16240DLR引脚图与封装图

在线购买SN74LVTH16240DLR

型号： SN74LVTH16240DLR

描述：3.3 -V ABT 16位缓冲器/驱动器，具有三态输出 3.3-V ABT 16-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

替代型号SN74LVTH16240DLR
