SN74LVC1G80DCKRE4参数规格_中文资料_数据手册PDF

SN74LVC1G80DCKRE4概述

单上升沿触发的D型触发器 SINGLE POSITIVE-EDGE-TRIGGERED D-TYPE FLIP-FLOP

Flip Flop 1 Element D-Type 1 Bit Positive Edge 5-TSSOP, SC-70-5, SOT-353

得捷:
IC FF D-TYPE SNGL 1BIT SC70-5

立创商城:
SN74LVC1G80DCKRE4

艾睿:
Flip Flop D-Type Pos-Edge 1-Element 5-Pin SC-70 T/R

Verical:
Flip Flop D-Type Pos-Edge 1-Element 5-Pin SC-70 T/R

AMEYA360:
IC D-TYPE POS TRG SNGL SC70-5

Win Source:
IC FF D-TYPE SNGL 1BIT SC70-5 / Flip Flop 1 Element D-Type 1 Bit Positive Edge 5-TSSOP, SC-70-5, SOT-353

SN74LVC1G80DCKRE4中文资料参数规格

技术参数

输出接口数 1

电路数 1

时钟频率 160 MHz

位数 1

传送延迟时间 4.50 ns

逻辑门个数 1

输入电容 3.5 pF

输入数 1

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

封装 SC-70-5

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

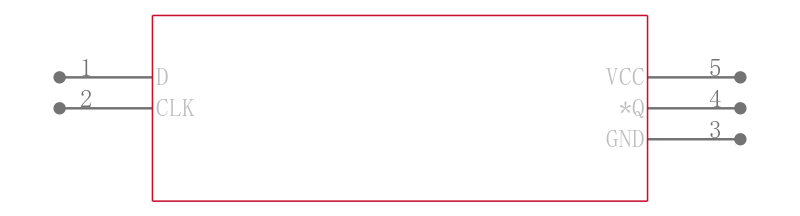

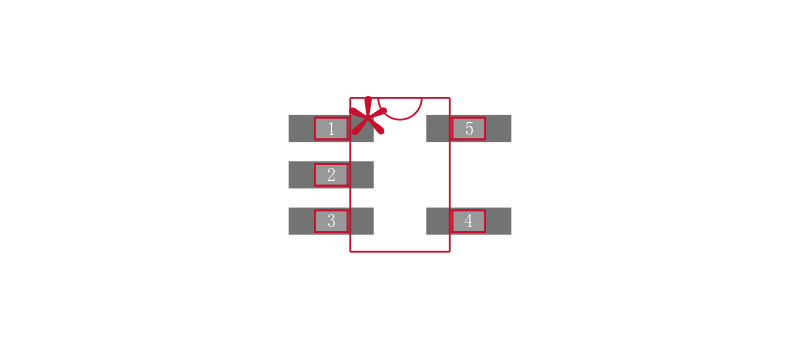

SN74LVC1G80DCKRE4引脚图与封装图

在线购买SN74LVC1G80DCKRE4

型号： SN74LVC1G80DCKRE4

描述：单上升沿触发的D型触发器 SINGLE POSITIVE-EDGE-TRIGGERED D-TYPE FLIP-FLOP

替代型号SN74LVC1G80DCKRE4

型号/品牌	代替类型	替代型号对比
SN74LVC1G80DCKRE4 TI 德州仪器	当前型号	当前型号
SN74LVC1G80DCKT 德州仪器	完全替代	SN74LVC1G80DCKRE4和SN74LVC1G80DCKT的区别
SN74LVC1G80DCKRG4 德州仪器	完全替代	SN74LVC1G80DCKRE4和SN74LVC1G80DCKRG4的区别
SN74LVC1G80DCKTE4 德州仪器	完全替代	SN74LVC1G80DCKRE4和SN74LVC1G80DCKTE4的区别
