SN74AHCT16240DLR

SN74AHCT16240DLR图片1
SN74AHCT16240DLR图片2
SN74AHCT16240DLR图片3
SN74AHCT16240DLR图片4
SN74AHCT16240DLR图片5
SN74AHCT16240DLR图片6
SN74AHCT16240DLR图片7
SN74AHCT16240DLR图片8
SN74AHCT16240DLR图片9
SN74AHCT16240DLR图片10
SN74AHCT16240DLR图片11
SN74AHCT16240DLR概述

16位缓冲器/驱动器,具有三态输出 16-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

缓冲器,反向 元件 4 位每元件 三态 Output 48-SSOP


得捷:
IC BUFFER INVERT 5.5V 48SSOP


立创商城:
SN74AHCT16240DLR


德州仪器TI:
16-ch, 4.5-V to 5.5-V inverters with TTL-compatible CMOS inputs and 3-state outputs


贸泽:
缓冲器和线路驱动器 16-Bit Buffer/Driver With 3-State Outputs


艾睿:
Buffer/Line Driver 16-CH Inverting 3-ST CMOS 48-Pin SSOP T/R


安富利:
Buffer/Line Driver 16-CH Inverting 3-ST CMOS 48-Pin SSOP T/R


Chip1Stop:
Buffer/Line Driver 16-CH Inverting 3-ST CMOS 48-Pin SSOP T/R


Verical:
Buffer/Line Driver 16-CH Inverting 3-ST CMOS 48-Pin SSOP T/R


Win Source:
IC BUFFER INVERT 5.5V 48SSOP / Buffer, Inverting 4 Element 4 Bit per Element 3-State Output 48-SSOP


SN74AHCT16240DLR中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 16

电路数 4

通道数 16

位数 16

传送延迟时间 9.50 ns

电压波节 5.00 V

输出电流驱动 -1.00 mA

输入数 16

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 48

封装 SSOP-48

外形尺寸

长度 15.88 mm

宽度 7.49 mm

高度 2.59 mm

封装 SSOP-48

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74AHCT16240DLR引脚图与封装图

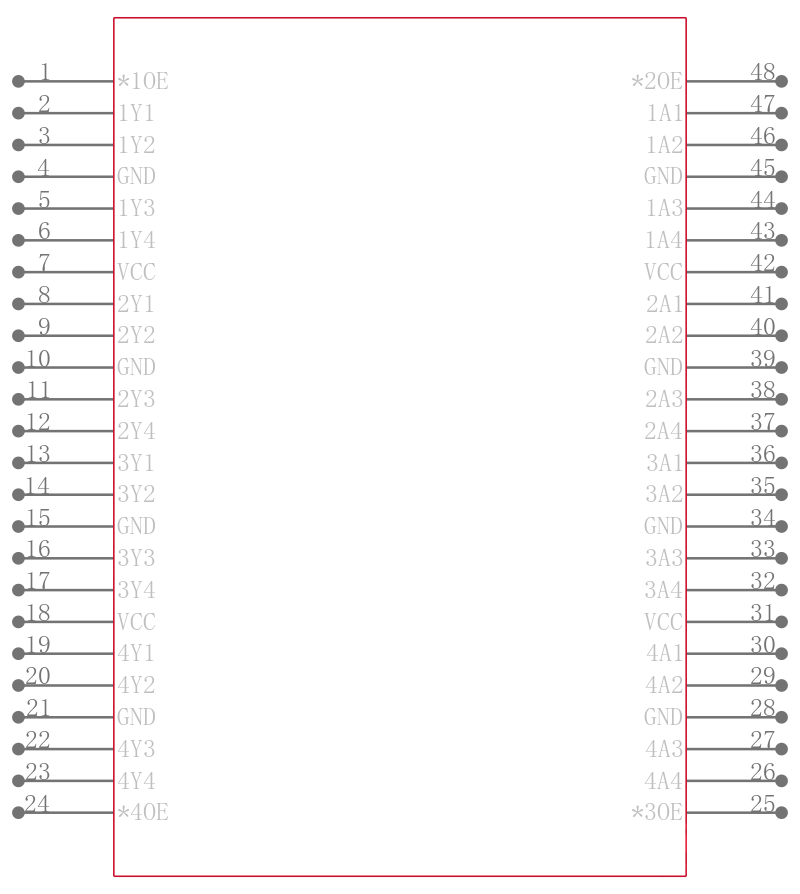

SN74AHCT16240DLR引脚图
SN74AHCT16240DLR封装图
SN74AHCT16240DLR封装焊盘图
在线购买SN74AHCT16240DLR
型号: SN74AHCT16240DLR
制造商: TI 德州仪器
描述:16位缓冲器/驱动器,具有三态输出 16-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS
替代型号SN74AHCT16240DLR
型号/品牌 代替类型 替代型号对比

SN74AHCT16240DLR

TI 德州仪器

当前型号

当前型号

74AHCT16240DLRG4

德州仪器

完全替代

SN74AHCT16240DLR和74AHCT16240DLRG4的区别

SN74AHCT16240DLG4

德州仪器

完全替代

SN74AHCT16240DLR和SN74AHCT16240DLG4的区别

74AHCT16240DGGRG4

德州仪器

完全替代

SN74AHCT16240DLR和74AHCT16240DGGRG4的区别
