SN74ACT244NSRG4参数规格_中文资料_数据手册PDF

SN74ACT244NSRG4概述

八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

Buffer, Non-Inverting 2 Element 4 Bit per Element 3-State Output 20-SO

得捷:
IC BUFFER NON-INVERT 5.5V 20SO

艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SOP T/R

德州仪器TI:
8-ch, 4.5-V to 5.5-V buffers with TTL-compatible CMOS inputs and 3-state outputs

SN74ACT244NSRG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

位数 8

传送延迟时间 9.00 ns

电压波节 5.00 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

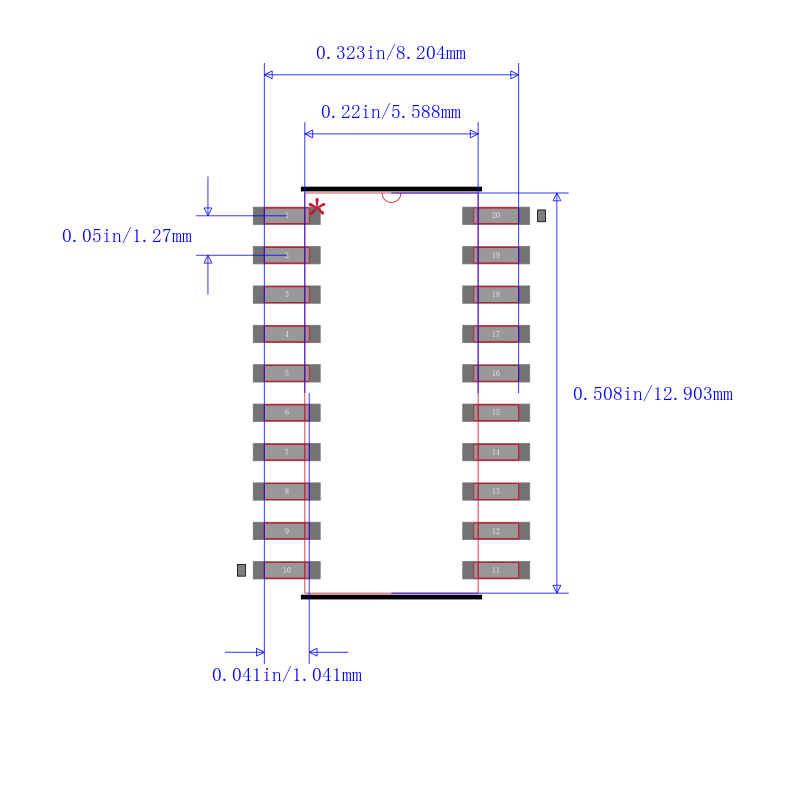

SN74ACT244NSRG4引脚图与封装图

在线购买SN74ACT244NSRG4

型号： SN74ACT244NSRG4

描述：八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

替代型号SN74ACT244NSRG4
