SN74HC126PWTG4参数规格_中文资料_数据手册PDF

SN74HC126PWTG4概述

具有三态输出的四路总线缓冲门 14-TSSOP -40 to 85

Buffer, Non-Inverting 4 Element 1 Bit per Element 3-State Output 14-TSSOP

得捷:
IC BUFFER NON-INVERT 6V 14TSSOP

立创商城:
SN74HC126PWTG4

艾睿:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin TSSOP T/R

Verical:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin TSSOP T/R

德州仪器TI:
4-ch, 2-V to 6-V buffers with 3-state outputs

SN74HC126PWTG4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 4

通道数 4

位数 4

传送延迟时间 26.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

输入数 4

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

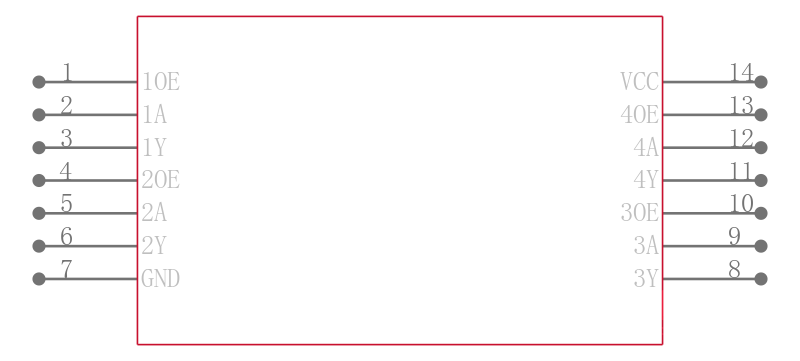

SN74HC126PWTG4引脚图与封装图

在线购买SN74HC126PWTG4

型号： SN74HC126PWTG4

描述：具有三态输出的四路总线缓冲门 14-TSSOP -40 to 85

替代型号SN74HC126PWTG4
