SN74LS244DWRE4中文资料参数规格

技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 8

通道数 8

位数 8

传送延迟时间 18.0 ns

电压波节 5.00 V

静态电流 27 mA

输出电流驱动 -625 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

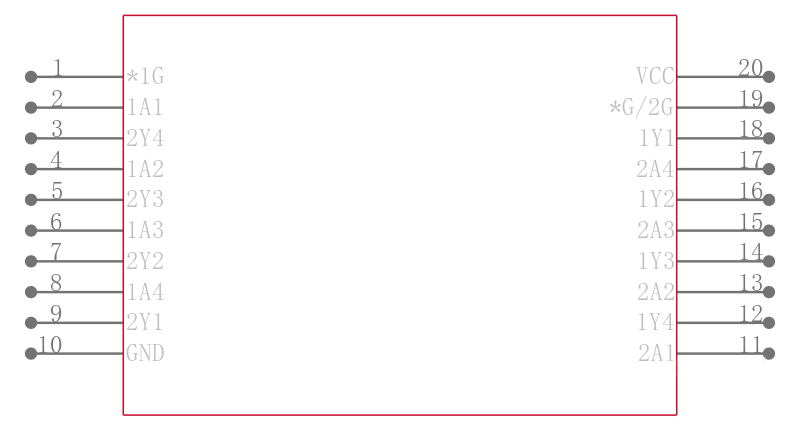

SN74LS244DWRE4引脚图与封装图

在线购买SN74LS244DWRE4

型号： SN74LS244DWRE4

描述：八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS
