SN74LVTH241PWG4参数规格_中文资料_数据手册PDF

SN74LVTH241PWG4中文资料参数规格

技术参数

电源电压DC 2.70V ~ 3.60V

输出接口数 8

通道数 8

位数 8

电压波节 3.30 V, 2.70 V

静态电流 5 mA

输出电流驱动 -500 µA

输入数 8

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 2.7V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

长度 6.6 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

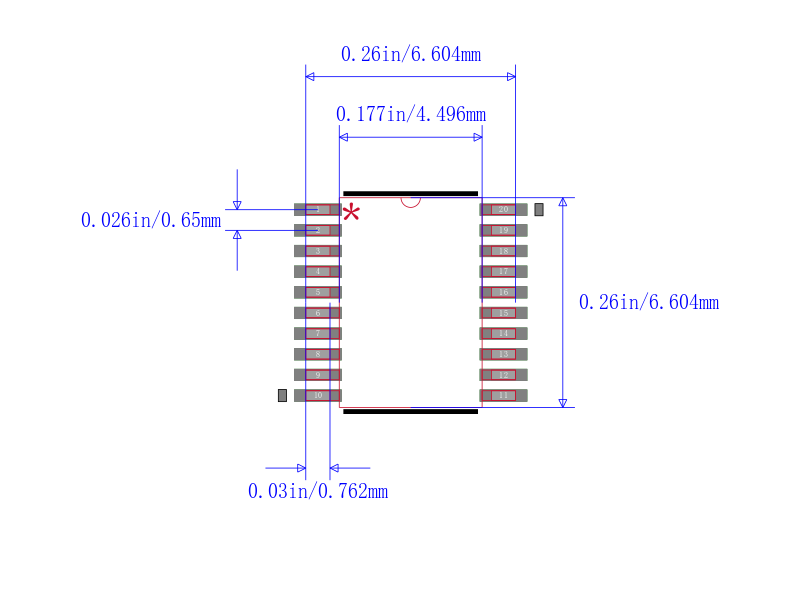

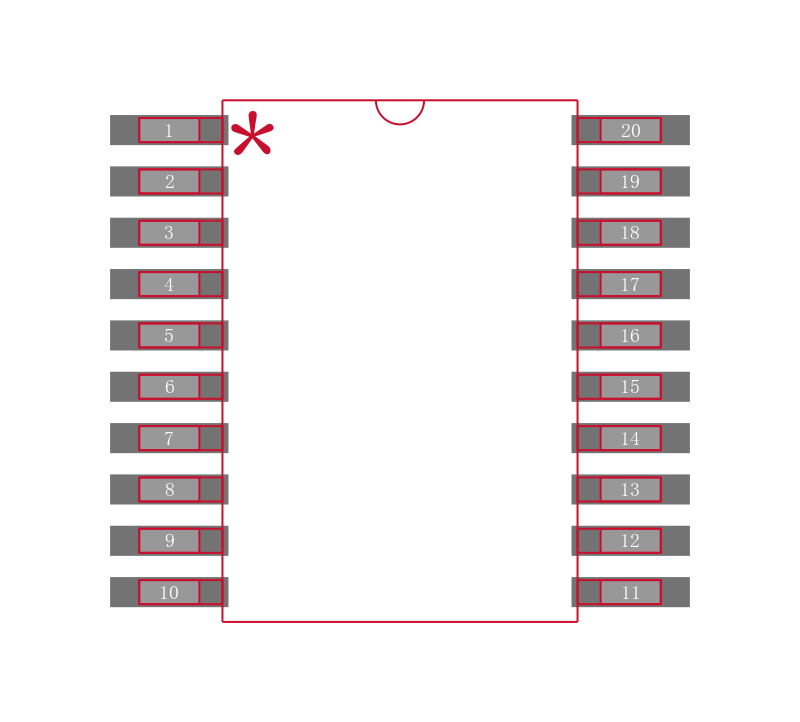

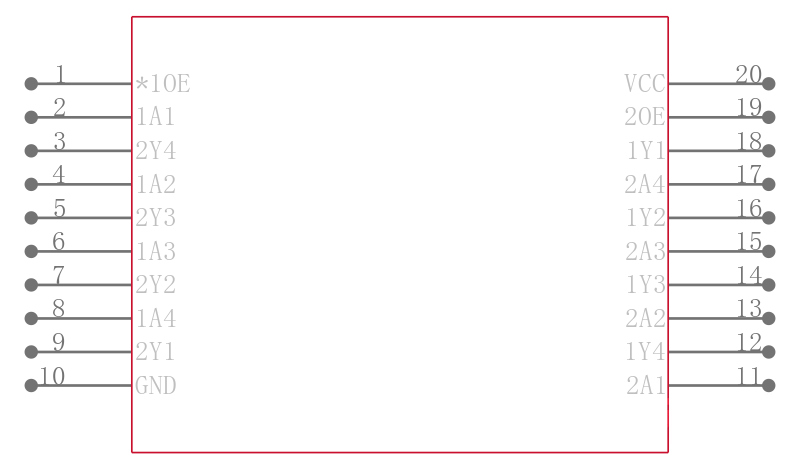

SN74LVTH241PWG4引脚图与封装图

在线购买SN74LVTH241PWG4

型号： SN74LVTH241PWG4

制造商： TI 德州仪器

描述：3.3V ABT Octal Buffers/Drivers With 3-State Outputs 20-TSSOP -40℃ to 85℃

替代型号SN74LVTH241PWG4
