SN74AHCT74QDRQ1参数规格_中文资料_数据手册PDF

SN74AHCT74QDRQ1概述

双上升沿触发的D型触发器具有清零和预设 DUAL POSITIVE-EDGE-TRIGGERED D-TYPE FLIP-FLOP WITH CLEAR AND PRESET

2 元件 D 型 1 位正边沿 14-SOIC（0.154"，3.90mm 宽）

得捷:
IC FF D-TYPE DUAL 1BIT 14SOIC

立创商城:
SN74AHCT74QDRQ1

德州仪器TI:
Automotive Catalog Dual Positive-Edge-Triggered D-Type Flip-Flop With Clear and Preset

艾睿:
Flip Flop D-Type Pos-Edge 2-Element Automotive 14-Pin SOIC T/R

Chip1Stop:
Flip Flop D-Type Pos-Edge 2-Element Automotive 14-Pin SOIC T/R

Win Source:
IC FF D-TYPE DUAL 1BIT 14SOIC / Flip Flop 2 Element D-Type 1 Bit Positive Edge 14-SOIC 0.154", 3.90mm Width

SN74AHCT74QDRQ1中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 4

电路数 2

时钟频率 140 MHz

位数 2

传送延迟时间 13.0 ns

电压波节 5.00 V

输入电容 2 pF

输出电流驱动 -1.00 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

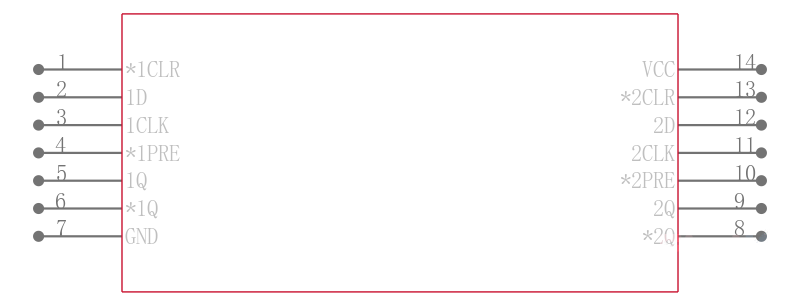

SN74AHCT74QDRQ1引脚图与封装图

在线购买SN74AHCT74QDRQ1

型号： SN74AHCT74QDRQ1

描述：双上升沿触发的D型触发器具有清零和预设 DUAL POSITIVE-EDGE-TRIGGERED D-TYPE FLIP-FLOP WITH CLEAR AND PRESET

替代型号SN74AHCT74QDRQ1
