SN74LV374ANSR参数规格_中文资料_数据手册PDF

SN74LV374ANSR概述

八路边沿触发D型触发器具有三态输出 OCTAL EDGE TRIGGERED D TYPE FLIP FLOPS WITH 3 STATE OUTPUTS

Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-SOIC 0.209", 5.30mm Width

得捷:
IC FF D-TYPE SNGL 8BIT 20SO

立创商城:
SN74LV374ANSR

德州仪器TI:
Octal Edge-Triggered D-Type Flip-Flops With 3-State Outputs

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOP T/R

Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOP T/R

Verical:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOP T/R

SN74LV374ANSR中文资料参数规格

技术参数

频率 75 MHz

输出接口数 8

输出电流 16.0 mA

电路数 8

时钟频率 170 MHz

位数 8

电压波节 5.00 V, 3.30 V, 2.50 V

输入电容 2.9 pF

输入数 8

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOP-20

外形尺寸

封装 SOP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

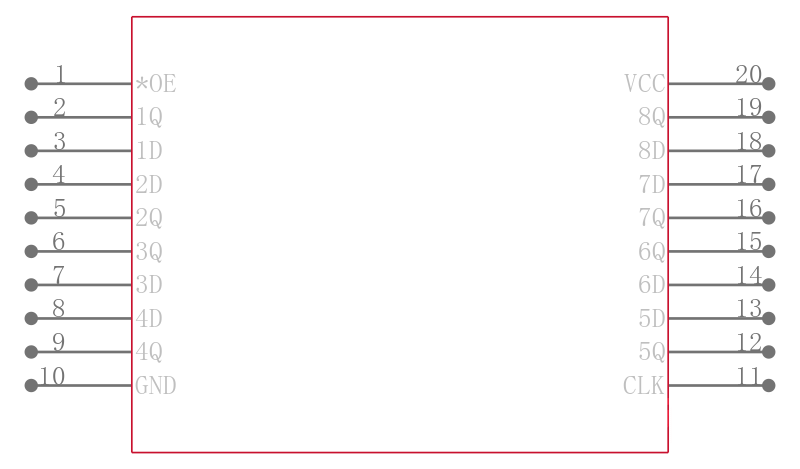

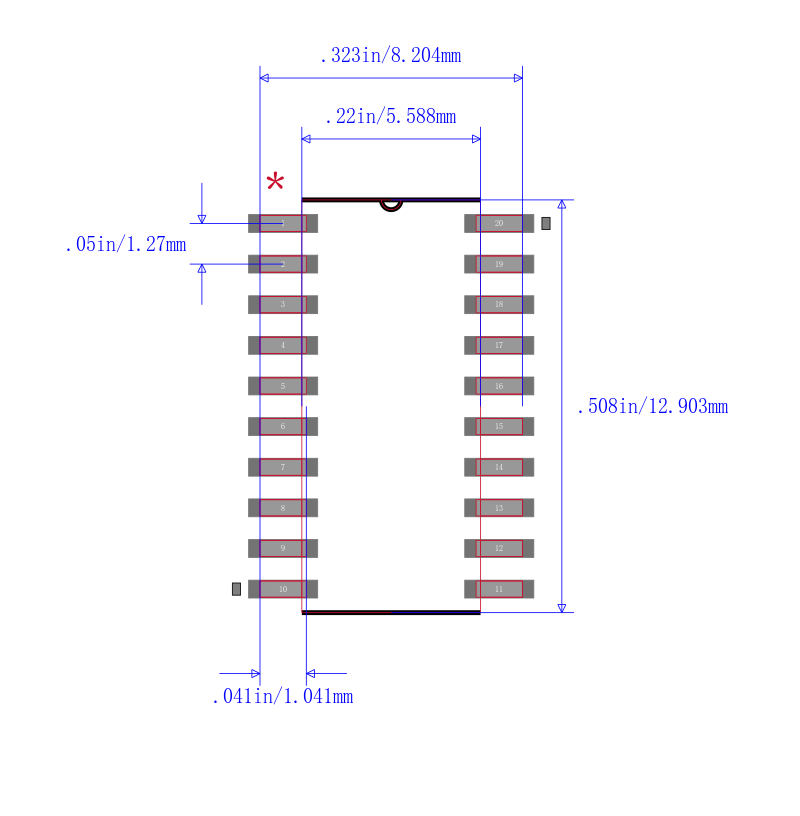

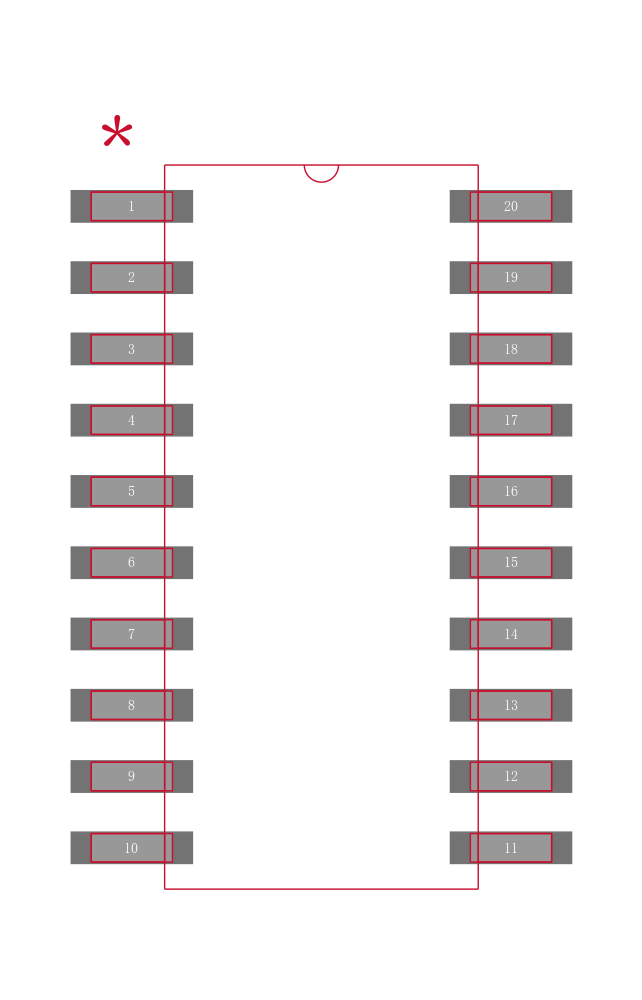

SN74LV374ANSR引脚图与封装图

在线购买SN74LV374ANSR

型号： SN74LV374ANSR

描述：八路边沿触发D型触发器具有三态输出 OCTAL EDGE TRIGGERED D TYPE FLIP FLOPS WITH 3 STATE OUTPUTS

替代型号SN74LV374ANSR
