SN74HC175DBR参数规格_中文资料_数据手册PDF

SN74HC175DBR概述

翻两番D型触发器与Clear QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR

1 元件 D 型 4 位正边沿 16-SSOP（0.209"，5.30mm 宽）

得捷:
IC FF D-TYPE SNGL 4BIT 16SSOP

立创商城:
SN74HC175DBR

德州仪器TI:
Quadruple D-Type Flip-Flops With Clear

贸泽:
Flip Flops QUAD DTYPE FlipFlops

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 1-Element 16-Pin SSOP T/R

Verical:
Flip Flop D-Type Bus Interface Pos-Edge 1-Element 16-Pin SSOP T/R

Win Source:
IC D-TYPE POS TRG SNGL 16SSOP

SN74HC175DBR中文资料参数规格

技术参数

频率 60.0 MHz

电源电压DC 2.00V ~ 6.00V

输出接口数 4

输出电流 5.20 mA

电路数 1

通道数 4

时钟频率 60 MHz

位数 4

传送延迟时间 32.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输入电容 3 pF

输出电流驱动 -1.00 mA

输入数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SSOP-16

外形尺寸

长度 6.2 mm

宽度 5.3 mm

高度 1.95 mm

封装 SSOP-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

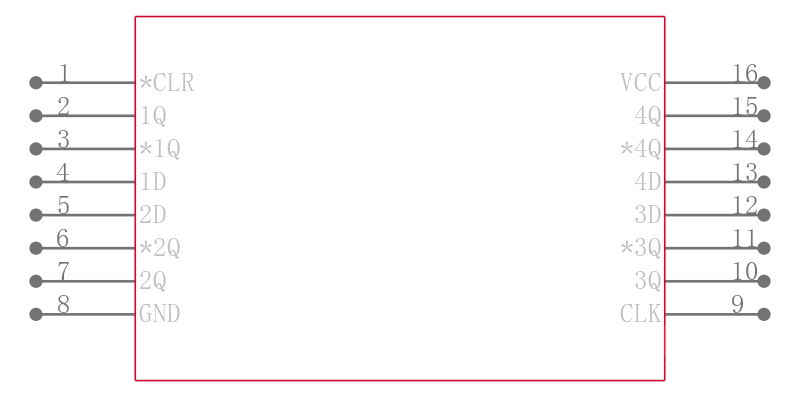

SN74HC175DBR引脚图与封装图

在线购买SN74HC175DBR

型号： SN74HC175DBR

制造商： TI 德州仪器

描述：翻两番D型触发器与Clear QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR

立即咨询

替代型号SN74HC175DBR

型号/品牌	代替类型	替代型号对比
SN74HC175DBR TI 德州仪器	当前型号	当前型号
SN74HC175DBRE4 德州仪器	完全替代	SN74HC175DBR和SN74HC175DBRE4的区别
SN74HC175DBRG4 德州仪器	类似代替	SN74HC175DBR和SN74HC175DBRG4的区别
74HC175DB,112 安世	功能相似	SN74HC175DBR和74HC175DB,112的区别
