SN74HC109NSR参数规格_中文资料_数据手册PDF

SN74HC109NSR概述

具有清零和预置端的双路负边沿触发式 J-K 触发器 16-SO -40 to 85

元件 JK 型位正边沿 16-SOIC（0.209"，5.30mm 宽）

得捷:
IC FF JK TYPE DUAL 1BIT 16SO

立创商城:
SN74HC109NSR

德州仪器TI:
Dual J-K Positive-Edge-Triggered Flip-Flops With Clear and Preset

艾睿:
Flip Flop JK# -Type Pos-Edge 2-Element 16-Pin SOP T/R

Verical:
Flip Flop JK# -Type Pos-Edge 2-Element 16-Pin SOP T/R

SN74HC109NSR中文资料参数规格

技术参数

频率 29 MHz

电源电压DC 2.00V ~ 6.00V

输出接口数 1

输出电流 5.20 mA

时钟频率 60 MHz

位数 2

传送延迟时间 37.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输入电容 3 pF

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOP-16

外形尺寸

高度 1.85 mm

封装 SOP-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

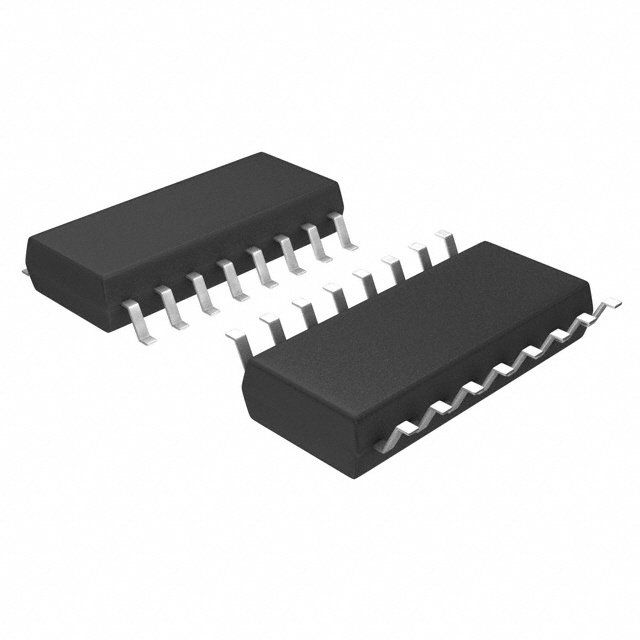

SN74HC109NSR引脚图与封装图

在线购买SN74HC109NSR

型号： SN74HC109NSR

描述：具有清零和预置端的双路负边沿触发式 J-K 触发器 16-SO -40 to 85

替代型号SN74HC109NSR
