SN74LVC374AQDWRQ1参数规格_中文资料_数据手册PDF

SN74LVC374AQDWRQ1概述

八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOP WITH 3-STATE OUTPUTS

Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-SOIC 0.295", 7.50mm Width

得捷:
IC FF D-TYPE SNGL 8BIT 20SOIC

贸泽:
触发器 Dual FET Bus Switch

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element Automotive 20-Pin SOIC T/R

Win Source:
IC FF D-TYPE SNGL 8BIT 20SOIC / Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-SOIC 0.295", 7.50mm Width

SN74LVC374AQDWRQ1中文资料参数规格

技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 8

电路数 8

时钟频率 100 MHz

位数 8

传送延迟时间 8.50 ns

电压波节 3.30 V, 2.70 V

输入电容 4 pF

输出电流驱动 -1.00 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

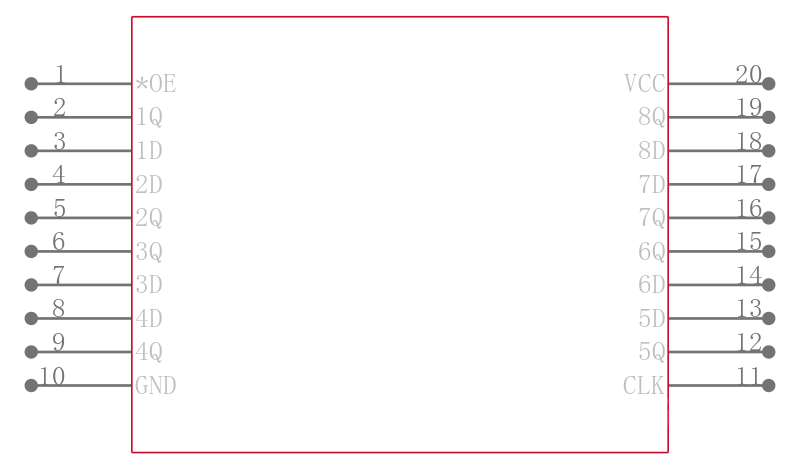

SN74LVC374AQDWRQ1引脚图与封装图

在线购买SN74LVC374AQDWRQ1

型号： SN74LVC374AQDWRQ1

制造商： TI 德州仪器

描述：八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOP WITH 3-STATE OUTPUTS

立即咨询

替代型号SN74LVC374AQDWRQ1

型号/品牌	代替类型	替代型号对比
SN74LVC374AQDWRQ1 TI 德州仪器	当前型号	当前型号
CLVC374AQDWRG4Q1 德州仪器	类似代替	SN74LVC374AQDWRQ1和CLVC374AQDWRG4Q1的区别
74LCX374WM 飞兆/仙童	功能相似	SN74LVC374AQDWRQ1和74LCX374WM的区别
74LCX374WMX 飞兆/仙童	功能相似	SN74LVC374AQDWRQ1和74LCX374WMX的区别
