SN74HCT374NSRG4概述

八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS

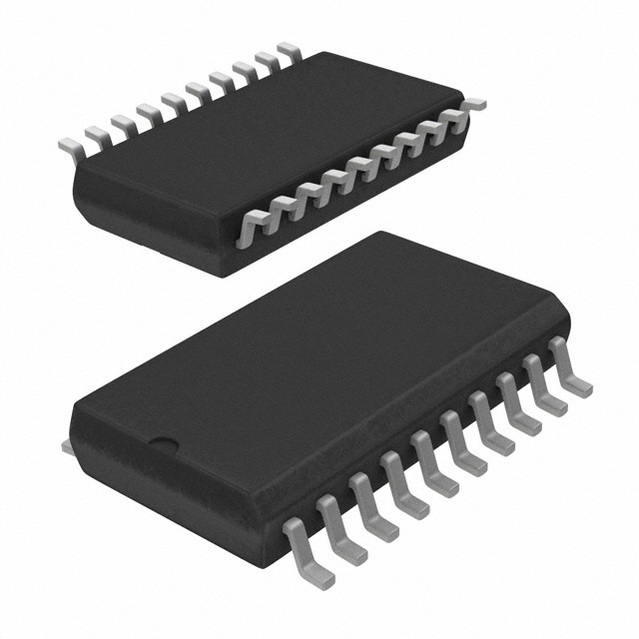

Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-SOIC 0.209", 5.30mm Width

得捷:
IC FF D-TYPE SNGL 8BIT 20SO

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOP T/R

Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOP T/R

Verical:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOP T/R

SN74HCT374NSRG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

工作电压 4.5V ~ 5.5V

输出接口数 8

电路数 8

时钟频率 40 MHz

位数 8

传送延迟时间 41.0 ns

电压波节 5.00 V

输入电容 3 pF

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOP-20

外形尺寸

封装 SOP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74HCT374NSRG4引脚图与封装图

在线购买SN74HCT374NSRG4

型号： SN74HCT374NSRG4

制造商： TI 德州仪器

描述：八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS
