SN74AHCT16244DLG4参数规格_中文资料_数据手册PDF

SN74AHCT16244DLG4概述

16位缓冲器/驱动器，具有三态输出 16-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

缓冲器，非反向元件 4 位每元件三态 Output 48-SSOP

得捷:
IC BUF NON-INVERT 5.5V 48SSOP

立创商城:
SN74AHCT16244DLG4

艾睿:
Buffer/Line Driver 16-CH Non-Inverting 3-ST CMOS 48-Pin SSOP Tube

Verical:
Buffer/Line Driver 16-CH Non-Inverting 3-ST CMOS 48-Pin SSOP Tube

Win Source:
IC BUF NON-INVERT 5.5V 48SSOP / Buffer, Non-Inverting 4 Element 4 Bit per Element 3-State Output 48-SSOP

SN74AHCT16244DLG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 16

通道数 16

位数 16

传送延迟时间 9.50 ns

电压波节 5.00 V

输出电流驱动 -1.00 mA

输入数 16

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 48

封装 SSOP-48

外形尺寸

封装 SSOP-48

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

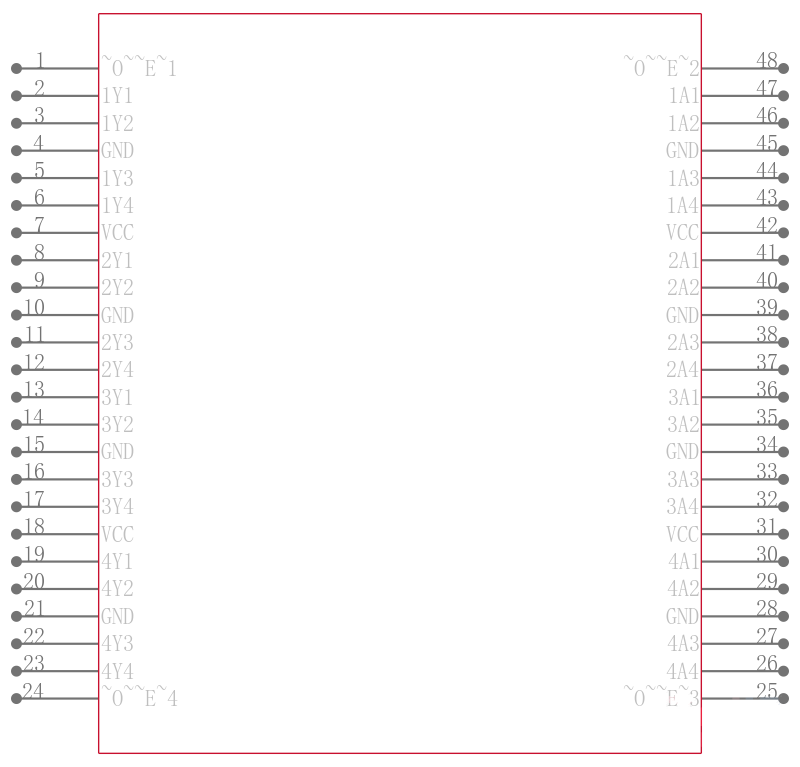

SN74AHCT16244DLG4引脚图与封装图

在线购买SN74AHCT16244DLG4

型号： SN74AHCT16244DLG4

描述：16位缓冲器/驱动器，具有三态输出 16-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

替代型号SN74AHCT16244DLG4
