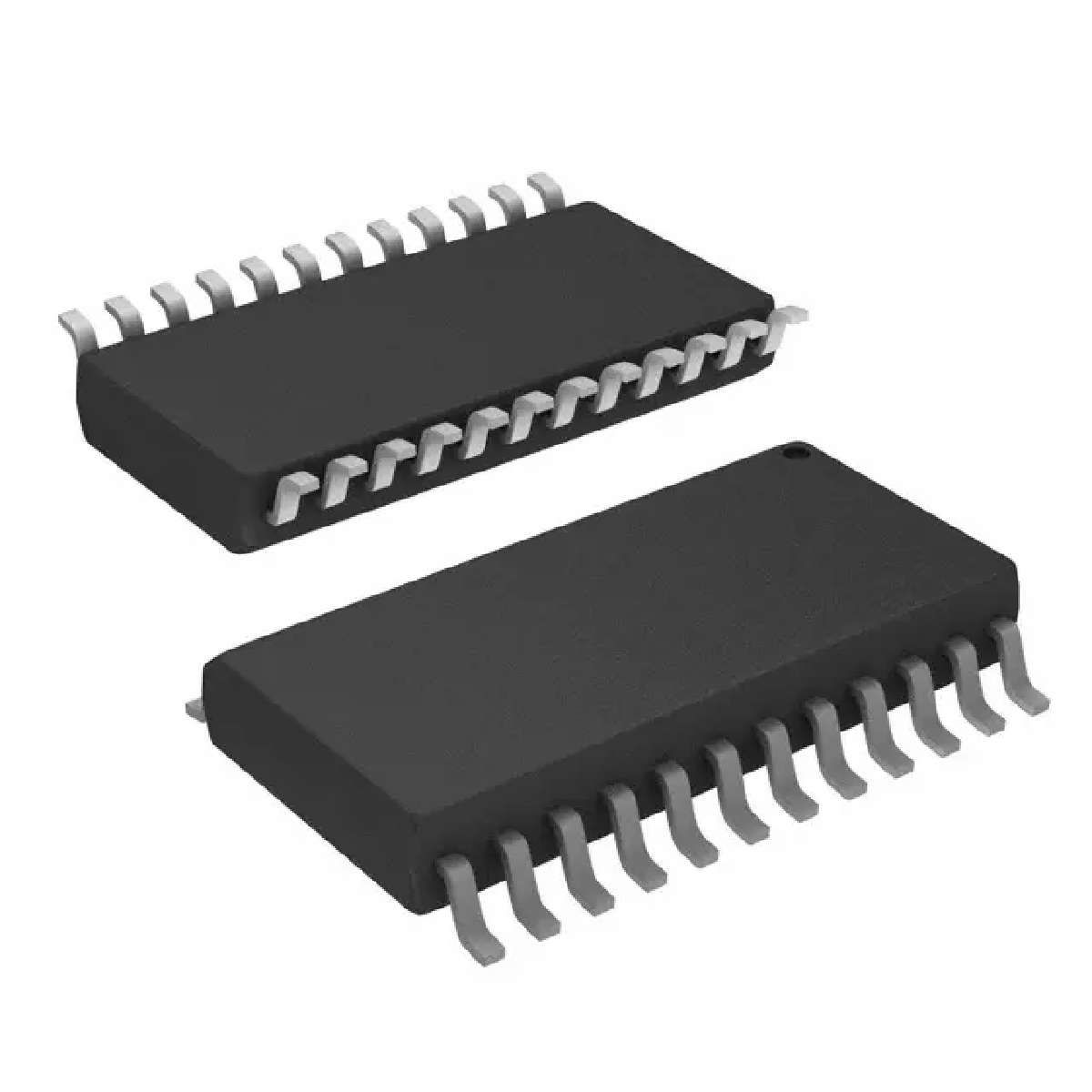

SN74ABT2827DW图片11

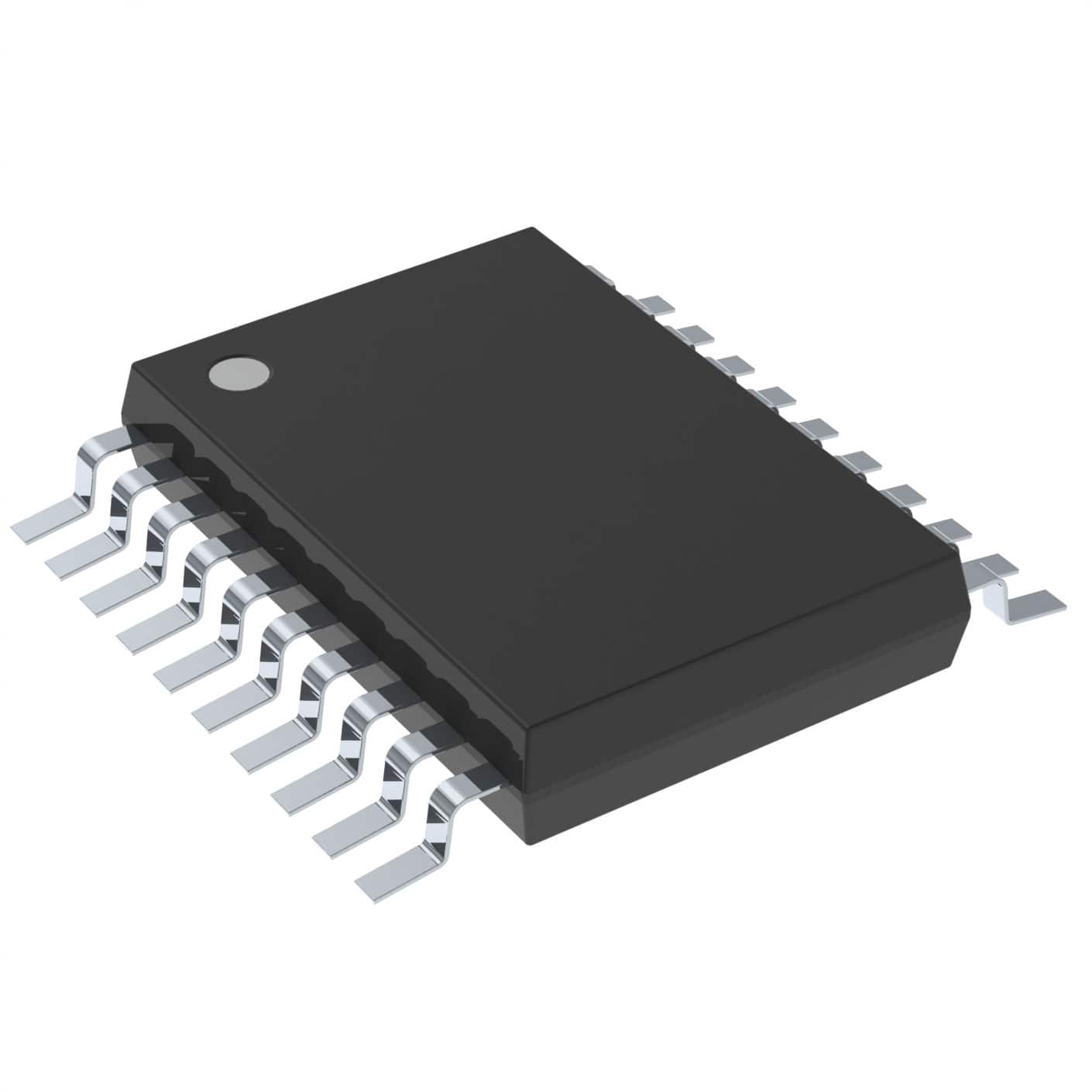

SN74ABT2827DW图片12
SN74ABT2827DW概述

10位缓冲器/驱动器,具有三态输出 10-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

description

These 10-bit buffers or bus drivers provide a high-performance bus interface for wide data paths or buses carrying parity.

The 3-state control gate is a 2-input AND gate with active-low inputs so that if either output-enable OE1 or OE2 input is high, all ten outputs are in the high-impedance state. The ’ABT2827 provide true data at their outputs.

● Output Ports Have Equivalent 25-Ω Series Resistors, So No External Resistors Are Required

● State-of-the-Art EPIC-ΙΙB BiCMOS Design Significantly Reduces Power Dissipation

● Flow-Through Architecture Optimizes PCB Layout

● Latch-Up Performance Exceeds 500 mA Per JEDEC Standard JESD-17

● Typical VOLP Output Ground Bounce < 1 V at VCC = 5 V, TA = 25°C

● Package Options Include Plastic

   Small-Outline DW Package, Ceramic

   Chip Carriers FK, and Plastic NT and

   Ceramic JT DIPs

SN74ABT2827DW中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 10

通道数 10

位数 10

传送延迟时间 5.50 ns

电压波节 5.00 V

输出电流驱动 -500 µA

输入数 10

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

SN74ABT2827DW引脚图与封装图
SN74ABT2827DW引脚图
SN74ABT2827DW封装图
SN74ABT2827DW封装焊盘图
在线购买SN74ABT2827DW
型号: SN74ABT2827DW
制造商: TI 德州仪器
描述:10位缓冲器/驱动器,具有三态输出 10-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS
替代型号SN74ABT2827DW
型号/品牌 代替类型 替代型号对比

SN74ABT2827DW

TI 德州仪器

当前型号

当前型号

SN74ABT2827NT

德州仪器

完全替代

SN74ABT2827DW和SN74ABT2827NT的区别

SN74ABT2827DWR

德州仪器

完全替代

SN74ABT2827DW和SN74ABT2827DWR的区别

SN74ABT2827DWRG4

德州仪器

完全替代

SN74ABT2827DW和SN74ABT2827DWRG4的区别
