具有三态输出的四路总线缓冲门 14-SO -40 to 85
description
The SN64BCT126A bus buffer features independent line drivers with 3-state outputs. Each output is disabled when the associated output-enable OE input is low.
The SN64BCT126A is characterized for operation from – 40°C to 85°C and 0°C to 70°C.
State-of-the-Art BiCMOS Design Significantly Reduces ICCZ
3-State Outputs Drive Bus Lines or Buffer-Memory Address Registers
ESD Protection Exceeds 2000 V Per MIL-STD-883 Method 3015
High-Impedance State During Power Up and Power Down
Package Options Include Plastic Small-Outline D and Standard Plastic 300-mil DIPs N
电源电压DC 4.50V ~ 5.50V
输出接口数 4
通道数 4
位数 4
传送延迟时间 7.40 ns
电压波节 5.00 V
输出电流驱动 -234 µA
输入数 4
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Surface Mount

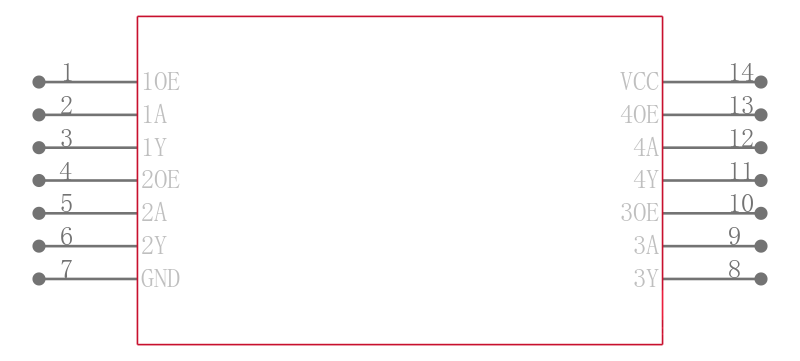

引脚数 14
封装 SOP-14
宽度 5.3 mm
封装 SOP-14
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN64BCT126ANSR TI 德州仪器 | 当前型号 | 当前型号 |
SN64BCT126AD 德州仪器 | 完全替代 | SN64BCT126ANSR和SN64BCT126AD的区别 |
SN64BCT126AN 德州仪器 | 完全替代 | SN64BCT126ANSR和SN64BCT126AN的区别 |
SN74BCT126AN 德州仪器 | 完全替代 | SN64BCT126ANSR和SN74BCT126AN的区别 |
