SN74BCT244NE4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
通道数 8
位数 8
传送延迟时间 5.50 ns
电压波节 5.00 V
静态电流 53 mA
输出电流驱动 -234 µA
输入数 8
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Through Hole
引脚数 20
封装 PDIP-20
外形尺寸
长度 24.33 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-20
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

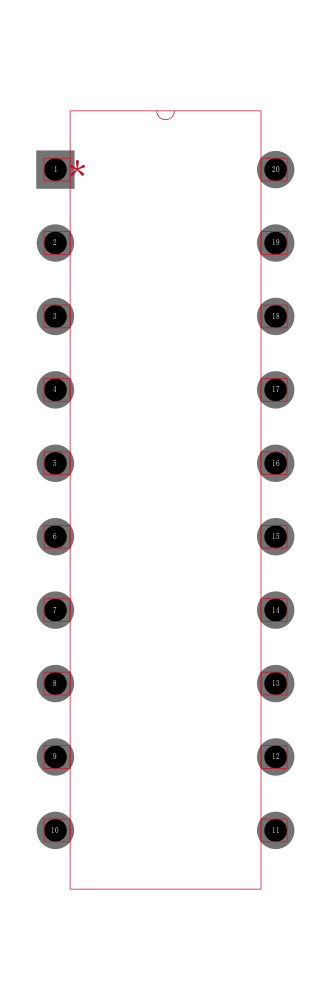

SN74BCT244NE4引脚图与封装图
在线购买SN74BCT244NE4
替代型号SN74BCT244NE4
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74BCT244NE4 TI 德州仪器 | 当前型号 | 当前型号 |
SN74BCT244N 德州仪器 | 类似代替 | SN74BCT244NE4和SN74BCT244N的区别 |
