SN74HCT377NE4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

电路数 8

时钟频率 37 MHz

位数 8

传送延迟时间 35.0 ns

电压波节 5.00 V

输入电容 3 pF

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 20

封装 DIP-20

外形尺寸

长度 24.33 mm

宽度 6.35 mm

高度 4.57 mm

封装 DIP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

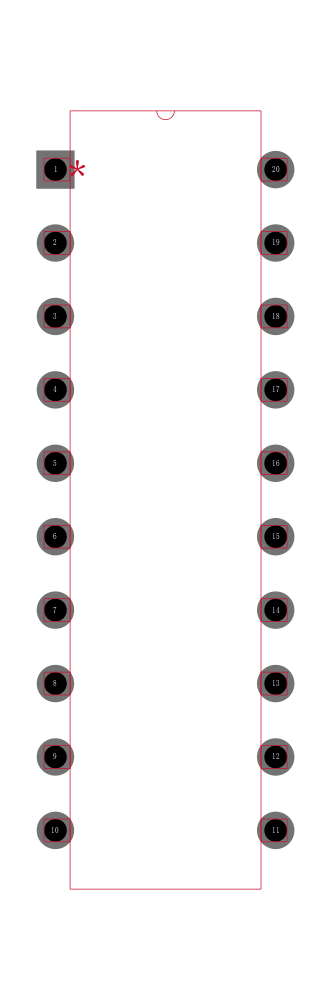

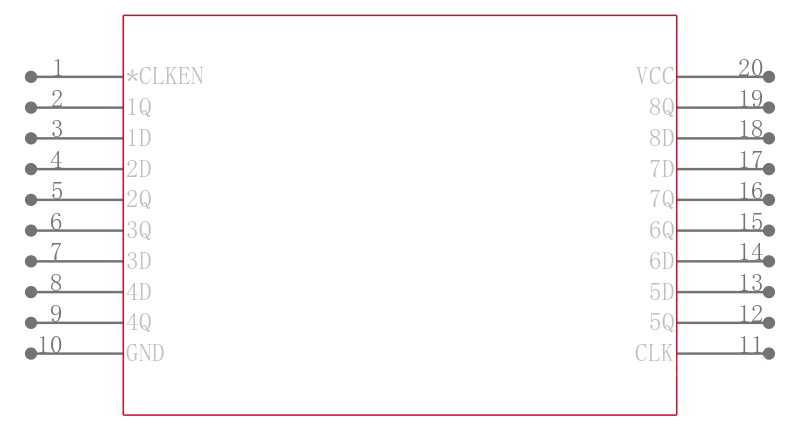

SN74HCT377NE4引脚图与封装图

在线购买SN74HCT377NE4

型号： SN74HCT377NE4

制造商： TI 德州仪器

描述：八路D型触发器与时钟使能 OCTAL D-TYPE FLIP-FLOPS WITH CLOCK ENABLE

替代型号SN74HCT377NE4
