SN74LVTH573DBR

SN74LVTH573DBR图片1
SN74LVTH573DBR图片2
SN74LVTH573DBR图片3
SN74LVTH573DBR图片4
SN74LVTH573DBR图片5
SN74LVTH573DBR图片6
SN74LVTH573DBR图片7
SN74LVTH573DBR图片8
SN74LVTH573DBR图片9
SN74LVTH573DBR图片10
SN74LVTH573DBR图片11
SN74LVTH573DBR图片12
SN74LVTH573DBR图片13
SN74LVTH573DBR概述

3.3V ABT八D锁存器三态输出

D 型透明 通道 8:8 IC 三态 20-SSOP


得捷:
IC OCTAL LATCH TRI-STATE 20-SSOP


立创商城:
SN74LVTH573DBR


德州仪器TI:
3.3-V ABT Octal Transparent D-Type Latches With 3-State Outputs


贸泽:
闭锁 3 St ABT Octal DType


艾睿:
This d-type SN74LVTH573DBR low-level latch manufactured by Texas Instruments contains real time information and can be pushed through it once it is enabled. With a 3-state output, this is power management at its best. This latch has an operating temperature range of -40 °C to 85 °C. This component will be shipped in tape and reel packaging to allow for effective mounting and safe delivery. It has 8 channels per chip. This non-inverting device has a typical operating supply voltage of 3.3 V. Its minimum operating supply voltage of 2.7 V, while its maximum is 3.6 V.


安富利:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SSOP T/R


Chip1Stop:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SSOP T/R


Verical:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SSOP T/R


Newark:
# TEXAS INSTRUMENTS  SN74LVTH573DBR  Latch, LVT Family, 74LVT573, Transparent, Tri State, 4.5 ns, 64 mA, SSOP


力源芯城:
3.3V ABT八D锁存器三态输出


SN74LVTH573DBR中文资料参数规格
技术参数

电源电压DC 2.70V ~ 3.60V

输出接口数 8

输出电流 64 mA

电路数 8

位数 8

极性 Non-Inverting

电压波节 3.30 V, 2.70 V

静态电流 5 mA

输出电流驱动 -500 µA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SSOP-20

外形尺寸

长度 7.2 mm

宽度 5.3 mm

高度 1.95 mm

封装 SSOP-20

物理参数

重量 0.0025070051948 kg

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

SN74LVTH573DBR引脚图与封装图

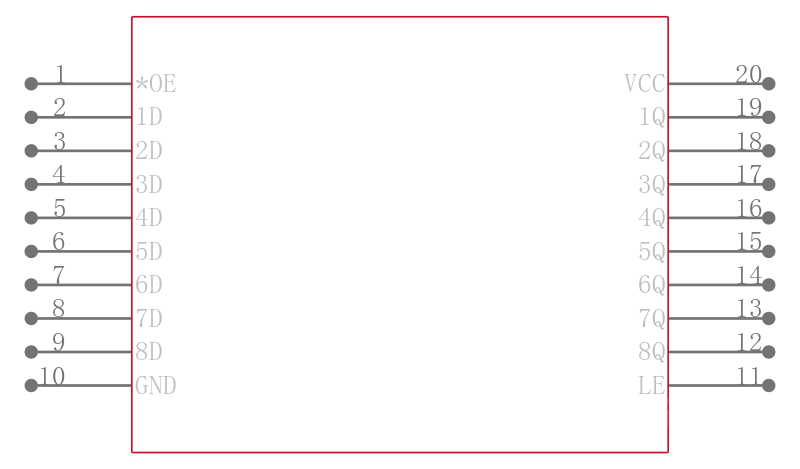

SN74LVTH573DBR引脚图
SN74LVTH573DBR封装图

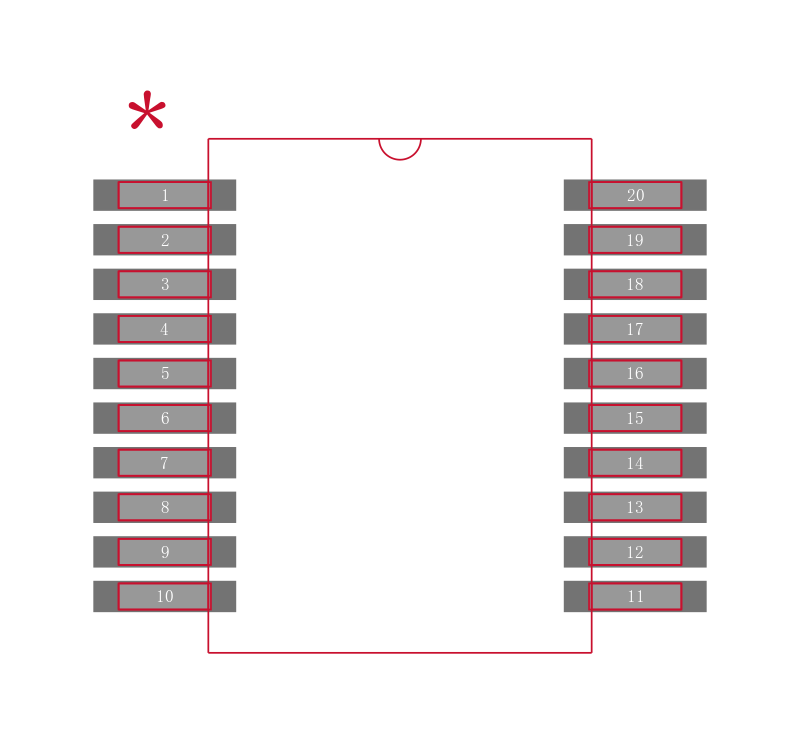

SN74LVTH573DBR封装焊盘图
在线购买SN74LVTH573DBR
型号: SN74LVTH573DBR
制造商: TI 德州仪器
描述:3.3V ABT八D锁存器三态输出
替代型号SN74LVTH573DBR
型号/品牌 代替类型 替代型号对比

SN74LVTH573DBR

TI 德州仪器

当前型号

当前型号

SN74LVTH573DW

德州仪器

完全替代

SN74LVTH573DBR和SN74LVTH573DW的区别

SN74LVTH573DBLE

德州仪器

完全替代

SN74LVTH573DBR和SN74LVTH573DBLE的区别

SN74LVTH573DWR

德州仪器

类似代替

SN74LVTH573DBR和SN74LVTH573DWR的区别
