SN74LV175APWG4参数规格_中文资料_数据手册PDF

SN74LV175APWG4概述

翻两番D型触发器与Clear QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR

Flip Flop 1 Element D-Type 4 Bit Positive Edge 16-TSSOP 0.173", 4.40mm Width

得捷:
IC FF D-TYPE SNGL 4BIT 16TSSOP

贸泽:
Flip Flops Quad DType FlipFlop

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 1-Element 16-Pin TSSOP Tube

Verical:
Flip Flop D-Type Bus Interface Pos-Edge 1-Element 16-Pin TSSOP Tube

德州仪器TI:
Quadruple D-Type Flip-Flops With Clear

SN74LV175APWG4中文资料参数规格

技术参数

频率 165 MHz

输出接口数 4

输出电流 12.0 mA

电路数 1

通道数 4

时钟频率 165 MHz

位数 4

电压波节 5.00 V, 3.30 V, 2.50 V

输入电容 1.4 pF

输入数 4

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

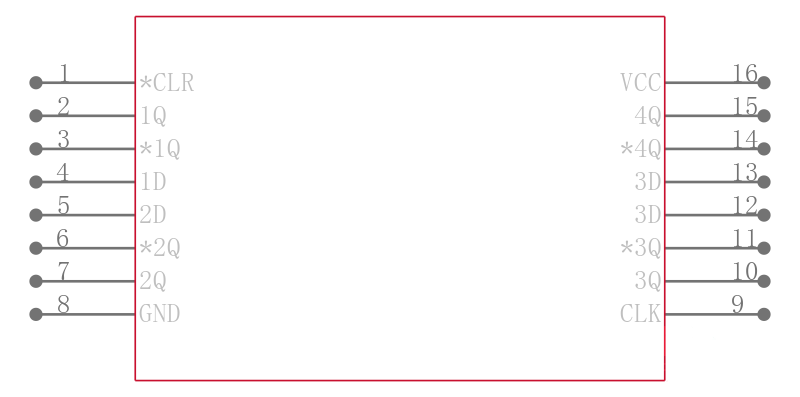

SN74LV175APWG4引脚图与封装图

在线购买SN74LV175APWG4

型号： SN74LV175APWG4

制造商： TI 德州仪器

描述：翻两番D型触发器与Clear QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR

立即咨询

替代型号SN74LV175APWG4

型号/品牌	代替类型	替代型号对比
SN74LV175APWG4 TI 德州仪器	当前型号	当前型号
SN74LV175APWR 德州仪器	类似代替	SN74LV175APWG4和SN74LV175APWR的区别
SN74LV175APW 德州仪器	类似代替	SN74LV175APWG4和SN74LV175APW的区别
SN74LV175APWT 德州仪器	类似代替	SN74LV175APWG4和SN74LV175APWT的区别
