SN74LS193NSR参数规格_中文资料_数据手册PDF

SN74LS193NSR概述

同步4位加/减计数器（双时钟有明确的） SYNCHRONOUS 4-BIT UP/DOWN COUNTERS DUAL CLOCK WITH CLEAR

IC 二进制计数器个元件钻头正边沿 16-SO

得捷:
IC SYNC 4-BIT UP/DN CNTR 16SO

立创商城:
SN74LS193NSR

德州仪器TI:
Synchronous 4-Bit Up/Down Binary Counters With Dual Clock and Clear

艾睿:
Counter Single 4-Bit Binary UP/Down 16-Pin SOP T/R

Chip1Stop:
Counter Single 4-Bit Binary UP/Down 16-Pin SOP T/R

Verical:
Counter Single 4-Bit Binary UP/Down 16-Pin SOP T/R

Win Source:
IC SYNC 4-BIT UP/DN CNTR 16SO

SN74LS193NSR中文资料参数规格

技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 4

时钟频率 32.0 MHz

位数 4

电压波节 5.00 V

输出电流驱动 -50.0 µA

输入数 4

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOP-16

外形尺寸

封装 SOP-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

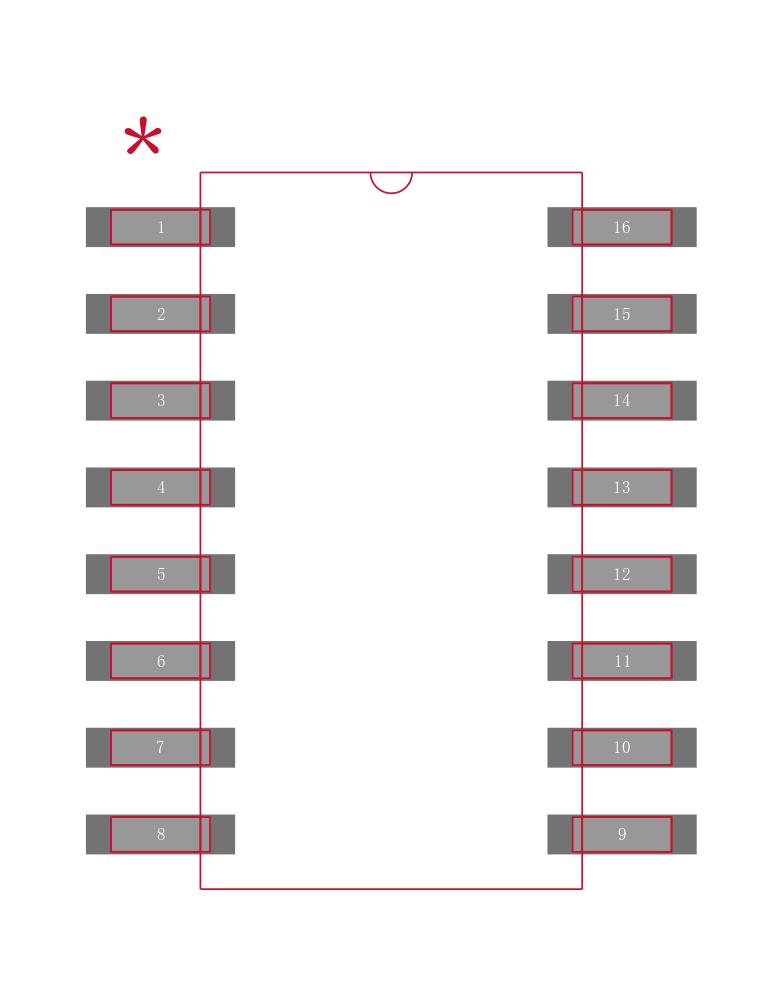

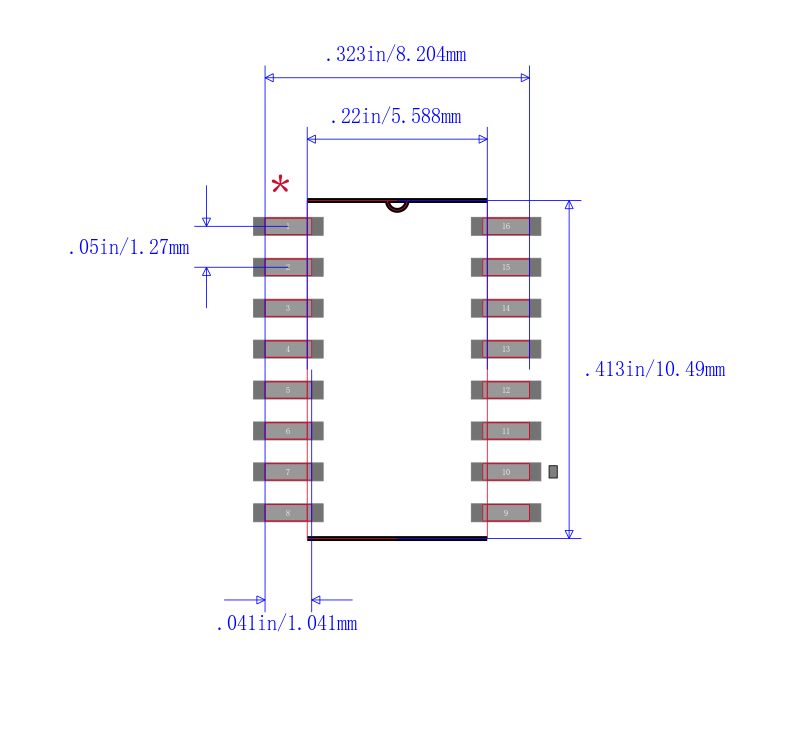

SN74LS193NSR引脚图与封装图

在线购买SN74LS193NSR

型号： SN74LS193NSR

描述：同步4位加/减计数器（双时钟有明确的） SYNCHRONOUS 4-BIT UP/DOWN COUNTERS DUAL CLOCK WITH CLEAR

替代型号SN74LS193NSR
