SN74LVTH244AGQNR参数规格_中文资料_数据手册PDF

SN74LVTH244AGQNR概述

3.3 -V ABT八路缓冲器/驱动器，具有三态输出 3.3-v abt octal buffers/drivers with 3-state outputs

Buffer, Non-Inverting 2 Element 4 Bit per Element 3-State Output 20-BGA MICROSTAR JUNIOR 4x3

得捷:
IC BUFFER NON-INVERT 3.6V 20BGA

贸泽:
缓冲器和线路驱动器 Tri-State ABT Octal

艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST BiCMOS 20-Pin BGA MICROSTAR JUNIOR T/R

Chip1Stop:
Buffer/Line Driver 8-CH Non-Inverting 3-ST BiCMOS 20-Pin BGA MICROSTAR JUNIOR T/R

SN74LVTH244AGQNR中文资料参数规格

技术参数

电源电压DC 2.70V ~ 3.60V

输出接口数 8

位数 8

传送延迟时间 3.50 ns

电压波节 3.30 V, 2.70 V

静态电流 5.00 mA

静态电流 5 mA

逻辑门个数 8

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 BGA-20

外形尺寸

长度 4 mm

宽度 3 mm

高度 0.75 mm

封装 BGA-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

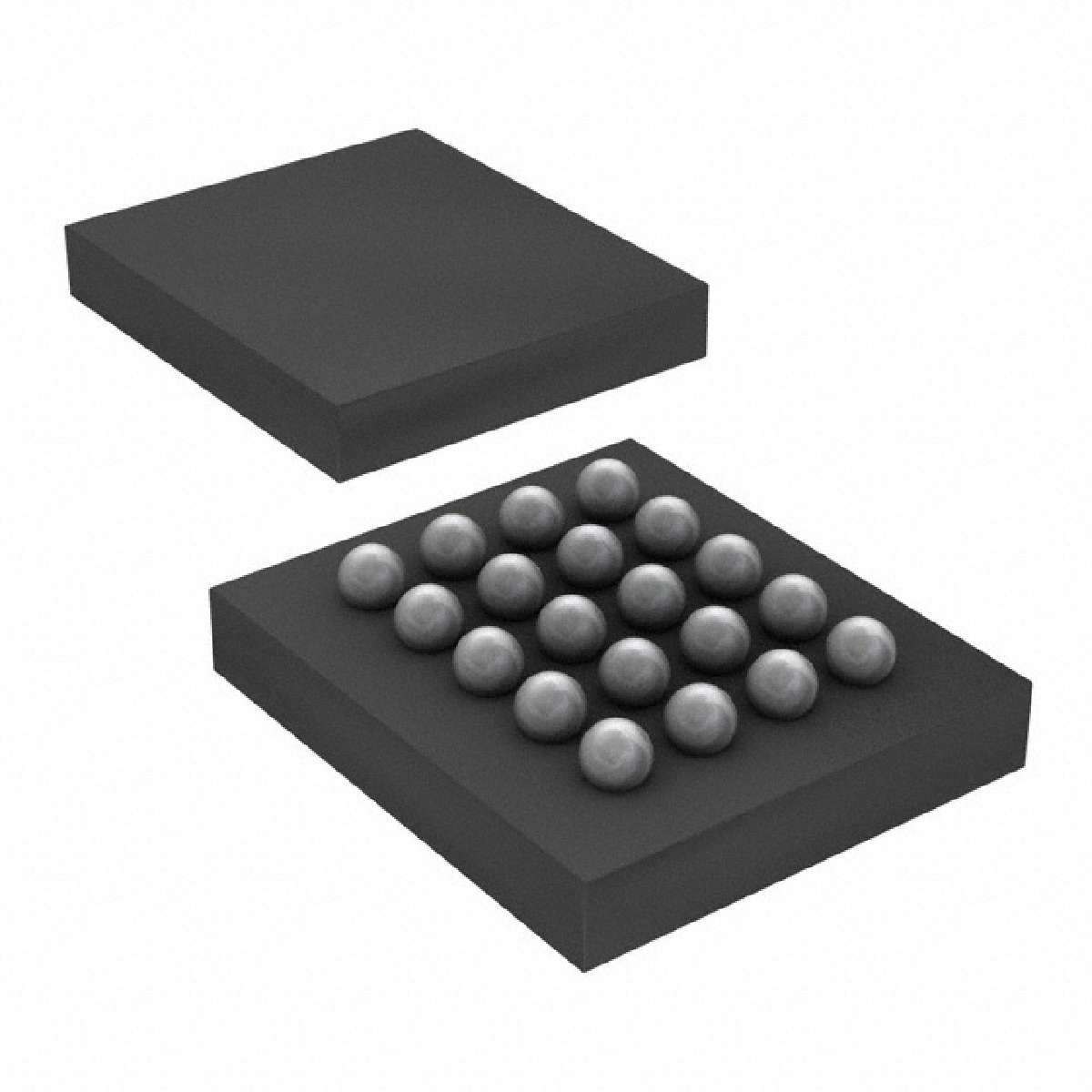

SN74LVTH244AGQNR引脚图与封装图

在线购买SN74LVTH244AGQNR

型号： SN74LVTH244AGQNR

制造商： TI 德州仪器

描述：3.3 -V ABT八路缓冲器/驱动器，具有三态输出 3.3-v abt octal buffers/drivers with 3-state outputs

立即咨询

替代型号SN74LVTH244AGQNR

型号/品牌	代替类型	替代型号对比
SN74LVTH244AGQNR TI 德州仪器	当前型号	当前型号
SN74LVT244BZQNR 德州仪器	完全替代	SN74LVTH244AGQNR和SN74LVT244BZQNR的区别
SN74LVTH244AZQNR 德州仪器	类似代替	SN74LVTH244AGQNR和SN74LVTH244AZQNR的区别
SN74LVT244BGQNR 德州仪器	类似代替	SN74LVTH244AGQNR和SN74LVT244BGQNR的区别
