SN74LVC821ADGVR参数规格_中文资料_数据手册PDF

SN74LVC821ADGVR概述

10位总线接口触发器具有三态输出 10-BIT BUS-INTERFACE FLIP-FLOP WITH 3-STATE OUTPUTS

元件 D 型位正边沿 24-TFSOP（0.173"，4.40mm 宽）

立创商城:
SN74LVC821ADGVR

德州仪器TI:
10-Bit Bus-Interface Flip-Flop With 3-State Outputs

得捷:
IC FF D-TYPE SNGL 10BIT 24TVSOP

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin TVSOP T/R

安富利:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin TVSOP T/R

Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin TVSOP T/R

Win Source:
IC D-TYPE POS TRG SNGL 24TVSOP

SN74LVC821ADGVR中文资料参数规格

技术参数

频率 150 MHz

电源电压DC 2.00V ~ 3.60V

输出接口数 10

输出电流 24.0 mA

时钟频率 150 MHz

位数 10

极性 Non-Inverting

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

输入电容 5 pF

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 24

封装 TFSOP-24

外形尺寸

封装 TFSOP-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

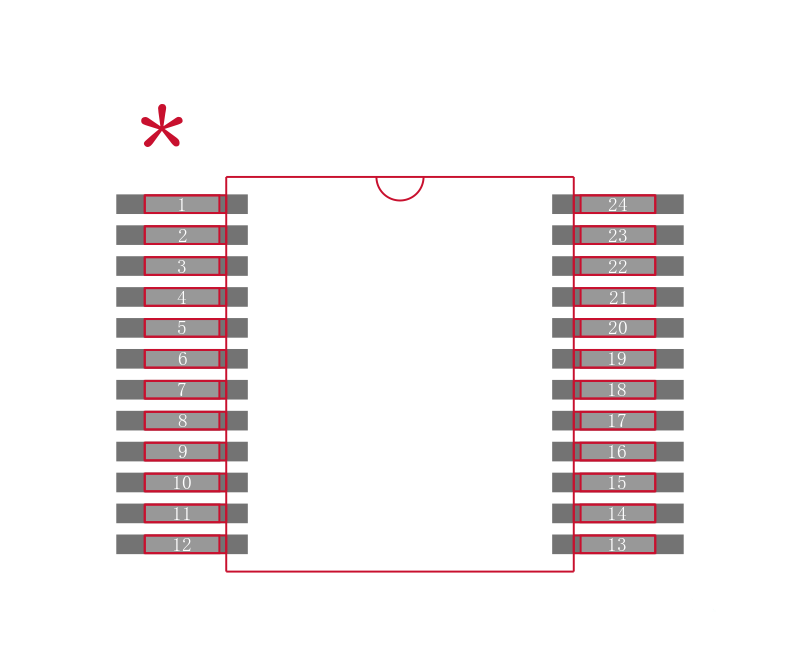

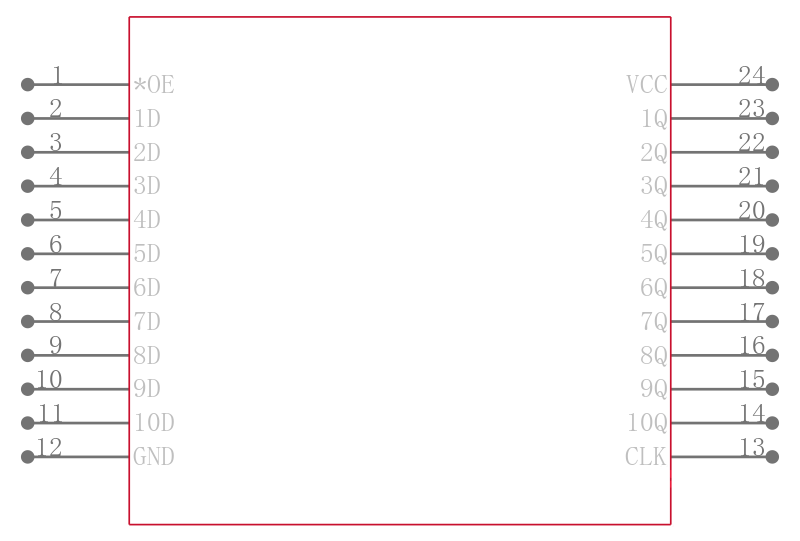

SN74LVC821ADGVR引脚图与封装图

在线购买SN74LVC821ADGVR

型号： SN74LVC821ADGVR

描述：10位总线接口触发器具有三态输出 10-BIT BUS-INTERFACE FLIP-FLOP WITH 3-STATE OUTPUTS

替代型号SN74LVC821ADGVR
