SN74LVC74AQDREP参数规格_中文资料_数据手册PDF

SN74LVC74AQDREP概述

双上升沿触发D型触发器具有清零和预设 DUAL POSITIVE EDGE TRIGGERED D-TYPE FLIP-FLOP WITH CLEAR AND PRESET

2 元件 D 型 1 位正边沿 14-SOIC（0.154"，3.90mm 宽）

立创商城:
SN74LVC74AQDREP

得捷:
IC FF D-TYPE DUAL 1BIT 14SOIC

贸泽:
触发器 V62/04669-01XE -Dual Positive-Edge-T

艾睿:
Flip Flop D-Type Pos-Edge 2-Element 14-Pin SOIC T/R

安富利:
Flip Flop D-Type Pos-Edge 2-Element 14-Pin SOIC T/R

Verical:
Flip Flop D-Type Pos-Edge 2-Element 14-Pin SOIC T/R

SN74LVC74AQDREP中文资料参数规格

技术参数

频率 100 MHz

电源电压DC 2.00V ~ 3.60V

输出接口数 1

输出电流 24.0 mA

电路数 2

时钟频率 100 MHz

位数 2

传送延迟时间 5.20 ns

电压波节 3.30 V, 2.70 V

输入电容 5 pF

输出电流驱动 -1.00 mA

输入数 1

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

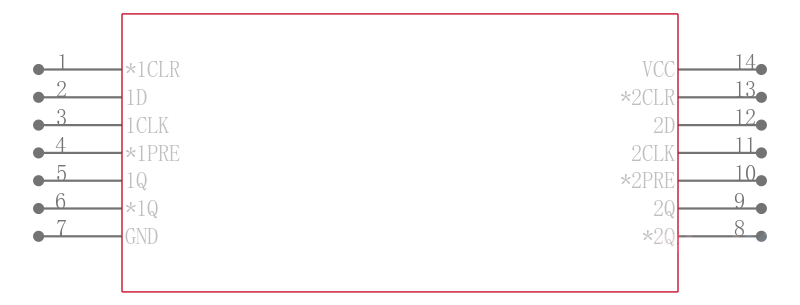

SN74LVC74AQDREP引脚图与封装图

在线购买SN74LVC74AQDREP

型号： SN74LVC74AQDREP

制造商： TI 德州仪器

描述：双上升沿触发D型触发器具有清零和预设 DUAL POSITIVE EDGE TRIGGERED D-TYPE FLIP-FLOP WITH CLEAR AND PRESET

立即咨询

替代型号SN74LVC74AQDREP

型号/品牌	代替类型	替代型号对比
SN74LVC74AQDREP TI 德州仪器	当前型号	当前型号
SN74LVC74AQDRQ1 德州仪器	完全替代	SN74LVC74AQDREP和SN74LVC74AQDRQ1的区别
V62/04669-01XE 德州仪器	完全替代	SN74LVC74AQDREP和V62/04669-01XE的区别
SN74LVC74AMDREP 德州仪器	类似代替	SN74LVC74AQDREP和SN74LVC74AMDREP的区别
