74LVC 系列触发器和闩锁,Texas InstrumentsTexas Instruments 的 74LVC 系列低压 CMOS 逻辑 IC 的一系列触发器和闩锁。 74LVC 系列使用硅门 CMOS 技术,设计用于在 3.3V 下工作,与 5V 系统相比可明显降低功耗。工作电压:1.65 至 3.6V 5V 容差的输入 兼容性:输入 LVTTL/TTL,输出 LVCMOS 按 JESD 17标准,闩锁效应性能超过 250 mA ESD 保护超过 JESD 22 ### 74LVC 系列
74LVC 系列和闩锁,Texas Instruments
Texas Instruments 的 74LVC 系列低压 CMOS 逻辑 IC 的一系列触发器和闩锁。 74LVC 系列使用硅门 CMOS 技术,设计用于在 3.3V 下工作,与 5V 系统相比可明显降低功耗。
工作电压:1.65 至 3.6V
5V 容差的输入
兼容性:输入 LVTTL/TTL,输出 LVCMOS
按 JESD 17标准,闩锁效应性能超过 250 mA
ESD 保护超过 JESD 22
得捷:
IC FF D-TYPE SNGL 10BIT 24SSOP
立创商城:
SN74LVC821ADBR
德州仪器TI:
10-Bit Bus-Interface Flip-Flop With 3-State Outputs
欧时:
### 74LVC 系列触发器和闩锁,Texas InstrumentsTexas Instruments 的 74LVC 系列低压 CMOS 逻辑 IC 的一系列触发器和闩锁。 74LVC 系列使用硅门 CMOS 技术,设计用于在 3.3V 下工作,与 5V 系统相比可明显降低功耗。工作电压:1.65 至 3.6V 5V 容差的输入 兼容性:输入 LVTTL/TTL,输出 LVCMOS 按 JESD 17标准,闩锁效应性能超过 250 mA ESD 保护超过 JESD 22 ### 74LVC 系列
贸泽:
触发器 Tri-St 10bit Bus Int
艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin SSOP T/R
Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin SSOP T/R
Verical:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin SSOP T/R
Win Source:
IC D-TYPE POS TRG SNGL 24SSOP
频率 150 MHz
电源电压DC 2.00V ~ 3.60V
输出接口数 10
输出电流 24.0 mA
电路数 8
时钟频率 150 MHz
位数 10
极性 Non-Inverting
电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V
输入电容 5 pF
输出电流驱动 -1.00 mA
输入数 10
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 3.6V
安装方式 Surface Mount
引脚数 24

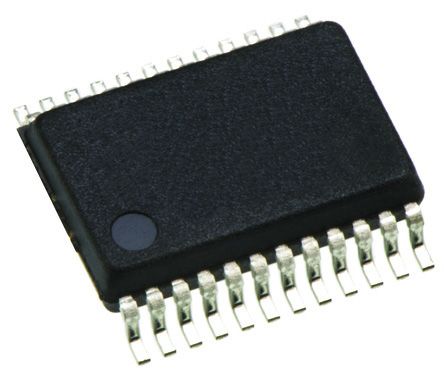

封装 SSOP-24
长度 8.5 mm
宽度 5.6 mm
高度 1.95 mm
封装 SSOP-24
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74LVC821ADBR TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC821ADW 德州仪器 | 完全替代 | SN74LVC821ADBR和SN74LVC821ADW的区别 |
SN74LVC821APW 德州仪器 | 完全替代 | SN74LVC821ADBR和SN74LVC821APW的区别 |
SN74LVC821ADWR 德州仪器 | 完全替代 | SN74LVC821ADBR和SN74LVC821ADWR的区别 |
