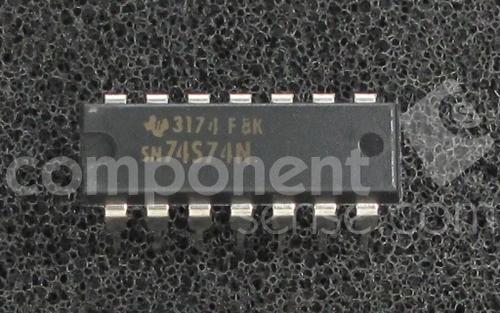

TEXAS INSTRUMENTS SN74S74N 触发器, D, 6 ns, 25 MHz, 20 mA, DIP, 14 引脚
Texas Instruments" flip flop device will allow you to easily build and test a circuit based on the state information provided. It has a differential output signal. This flip flop has an operating temperature range of 0 °C to 70 °C. This device comes in tube packaging. This inverting/non-inverting device has a typical operating supply voltage of 5 V. Its minimum operating supply voltage of 4.75 V, while its maximum is 5.25 V. It has 2 channels per chip.
频率 25 MHz
数字逻辑电平 TTL
电源电压DC 4.75V ~ 5.25V
输出接口数 1
输出电流 20 mA
供电电流 100 µA
电路数 2
通道数 2
针脚数 14
时钟频率 110 MHz
位数 2
传送延迟时间 9.00 ns
极性 Non-Inverting, Inverting
电压波节 5.00 V
输出电流驱动 -50.0 µA
输入数 1
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
安装方式 Through Hole
引脚数 14
封装 DIP-14
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 DIP-14
重量 0.0148478936216 kg
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2014/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74S74N TI 德州仪器 | 当前型号 | 当前型号 |
SN74S74NG4 德州仪器 | 完全替代 | SN74S74N和SN74S74NG4的区别 |
SN74S74NE4 德州仪器 | 类似代替 | SN74S74N和SN74S74NE4的区别 |
DM74S74N 飞兆/仙童 | 功能相似 | SN74S74N和DM74S74N的区别 |
