SN74LVC823APWT参数规格_中文资料_数据手册PDF

SN74LVC823APWT概述

9位总线接口触发器具有三态输出 9-BIT BUS-INTERFACE FLIP-FLOP WITH 3-STATE OUTPUTS

1 元件 D 型 9 位正边沿 24-TSSOP（0.173"，4.40mm 宽）

得捷:
IC FF D-TYPE SNGL 9BIT 24TSSOP

立创商城:
SN74LVC823APWT

德州仪器TI:
9-Bit Bus-Interface Flip-Flop With 3-State Outputs

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin TSSOP T/R

安富利:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin TSSOP T/R

Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin TSSOP T/R

Verical:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin TSSOP T/R

Win Source:
IC FF D-TYPE SNGL 9BIT 24TSSOP / Flip Flop 1 Element D-Type 9 Bit Positive Edge 24-TSSOP 0.173", 4.40mm Width

SN74LVC823APWT中文资料参数规格

技术参数

频率 150 MHz

电源电压DC 2.00V ~ 3.60V

输出接口数 9

输出电流 24.0 mA

时钟频率 150 MHz

位数 9

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

输入电容 5 pF

输出电流驱动 -1.00 mA

输入数 9

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 24

封装 TSSOP-24

外形尺寸

封装 TSSOP-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

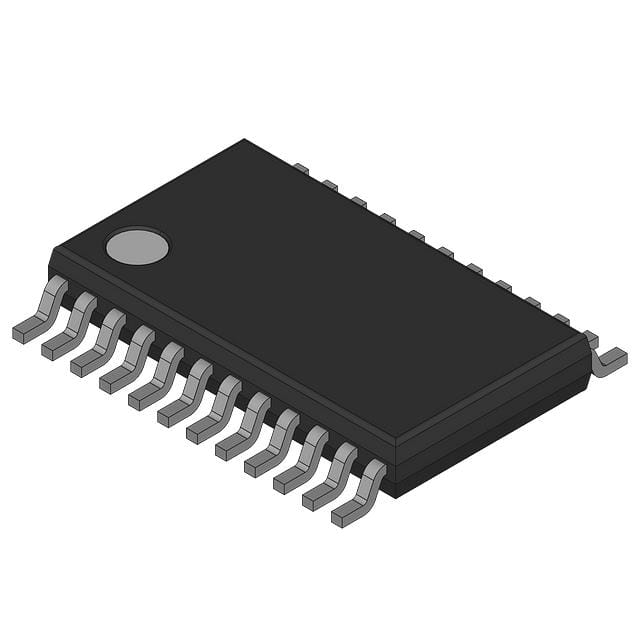

SN74LVC823APWT引脚图与封装图

在线购买SN74LVC823APWT

型号： SN74LVC823APWT

制造商： TI 德州仪器

描述：9位总线接口触发器具有三态输出 9-BIT BUS-INTERFACE FLIP-FLOP WITH 3-STATE OUTPUTS

立即咨询

替代型号SN74LVC823APWT

型号/品牌	代替类型	替代型号对比
SN74LVC823APWT TI 德州仪器	当前型号	当前型号
SN74LVC823ADGVR 德州仪器	完全替代	SN74LVC823APWT和SN74LVC823ADGVR的区别
SN74LVC823APWR 德州仪器	完全替代	SN74LVC823APWT和SN74LVC823APWR的区别
SN74LVC823ADBR 德州仪器	完全替代	SN74LVC823APWT和SN74LVC823ADBR的区别
