SN74AVCH8T245PWG4参数规格_中文资料_数据手册PDF

SN74AVCH8T245PWG4概述

可配置电压转换和3态输出的8位双电源总线收发器 8-BIT DUAL-SUPPLY BUS TRANSCEIVER WITH CONFIGURABLE VOLTAGE TRANSLATION AND 3-STATE OUTPUTS

转换收发器 2 元件 8 位每元件三态 Output 24-TSSOP

得捷:
IC TRANSLATION TXRX 3.6V 24TSSOP

立创商城:
SN74AVCH8T245PWG4

艾睿:
Voltage Level Translator 24-Pin TSSOP Tube

Verical:
Voltage Level Translator 24-Pin TSSOP Tube

Win Source:
IC TRANSLATION TXRX 3.6V 24TSSOP / Translation Transceiver 2 Element 8 Bit per Element 3-State Output 24-TSSOP

SN74AVCH8T245PWG4中文资料参数规格

技术参数

电源电压DC 1.20V ~ 3.60V

电路数 1

通道数 8

位数 8

传送延迟时间 2.50 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 3.6 V

电源电压Min 1.2 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 TSSOP-24

外形尺寸

封装 TSSOP-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

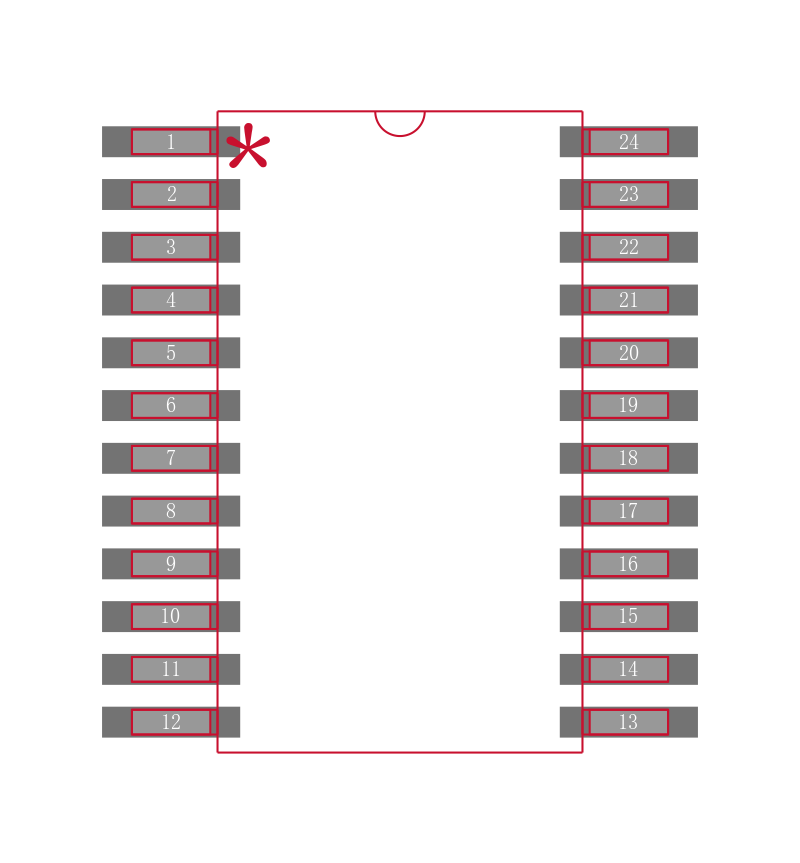

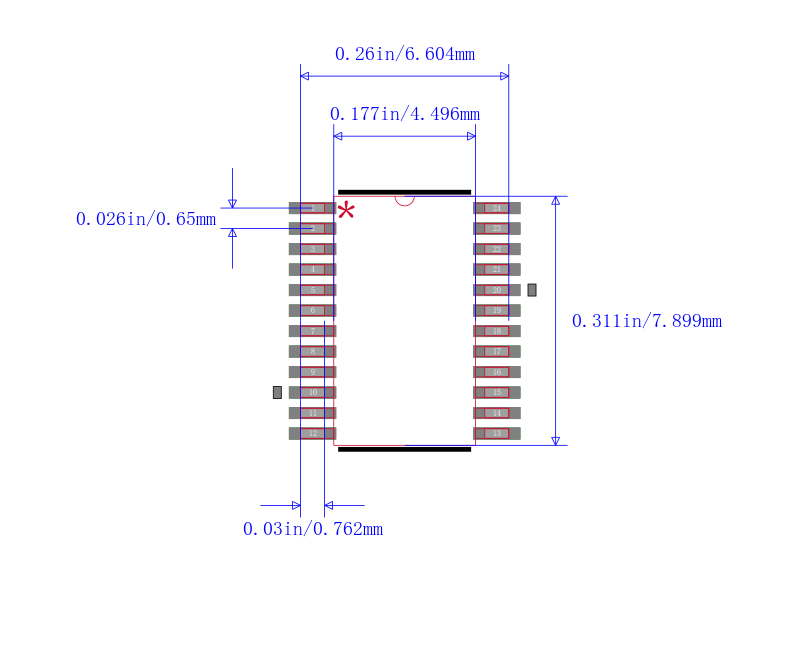

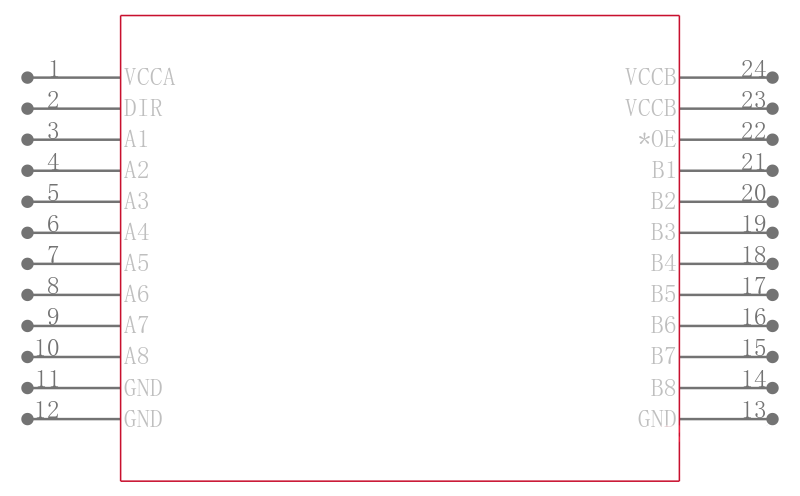

SN74AVCH8T245PWG4引脚图与封装图

在线购买SN74AVCH8T245PWG4

型号： SN74AVCH8T245PWG4

描述：可配置电压转换和3态输出的8位双电源总线收发器 8-BIT DUAL-SUPPLY BUS TRANSCEIVER WITH CONFIGURABLE VOLTAGE TRANSLATION AND 3-STATE OUTPUTS

替代型号SN74AVCH8T245PWG4

型号/品牌	代替类型	替代型号对比
SN74AVCH8T245PWG4 TI 德州仪器	当前型号	当前型号
SN74AVCH8T245PWR 德州仪器	完全替代	SN74AVCH8T245PWG4和SN74AVCH8T245PWR的区别
SN74AVCH8T245PW 德州仪器	完全替代	SN74AVCH8T245PWG4和SN74AVCH8T245PW的区别
SN74AVCH8T245RHLR 德州仪器	完全替代	SN74AVCH8T245PWG4和SN74AVCH8T245RHLR的区别
