SN74ABT823DBR参数规格_中文资料_数据手册PDF

SN74ABT823DBR概述

74ABT 系列，Texas Instruments高级 BiCMOS 逻辑工作电压：4.5 至 5.5 兼容性：输入 LVTTL/TTL、输出 TTL ### 74ABT 系列

74ABT 系列，Texas Instruments

高级 BiCMOS 逻辑

工作电压：4.5 至 5.5

兼容性：输入 LVTTL/TTL、输出 TTL

立创商城:
SN74ABT823DBR

德州仪器TI:
9-Bit Bus-Interface Flip-Flops With 3-State Outputs

得捷:
IC FF D-TYPE SNGL 9BIT 24SSOP

欧时:
### 74ABT 系列，Texas Instruments高级 BiCMOS 逻辑工作电压：4.5 至 5.5 兼容性：输入 LVTTL/TTL、输出 TTL ### 74ABT 系列

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin SSOP T/R

安富利:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin SSOP T/R

Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin SSOP T/R

Verical:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 24-Pin SSOP T/R

Newark:
# TEXAS INSTRUMENTS SN74ABT823DBR Flip Flop, 4.5 V to 5.5 V, SSOP-24

Win Source:
IC D-TYPE POS TRG SNGL 24SSOP

SN74ABT823DBR中文资料参数规格

技术参数

频率 125 MHz

电源电压DC 4.50V ~ 5.50V

输出接口数 9

电路数 1

时钟频率 200 MHz

位数 9

传送延迟时间 7.10 ns

极性 Non-Inverting

电压波节 5.00 V

输入电容 4 pF

输出电流驱动 -500 µA

输入数 9

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SSOP-24

外形尺寸

长度 8.5 mm

宽度 5.6 mm

高度 1.95 mm

封装 SSOP-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

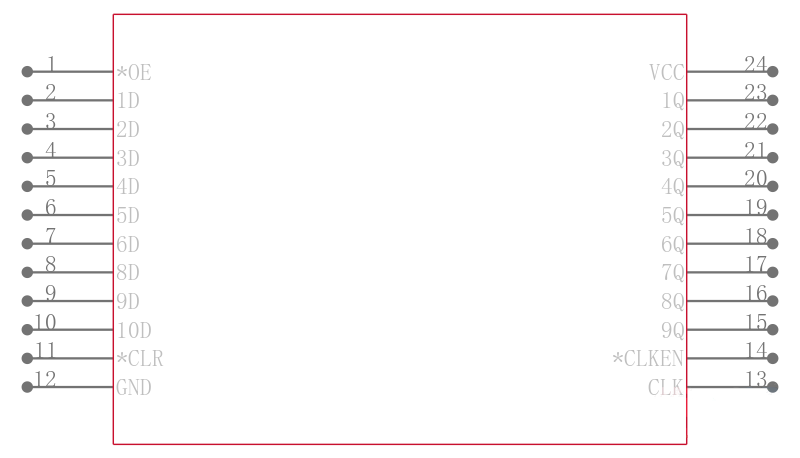

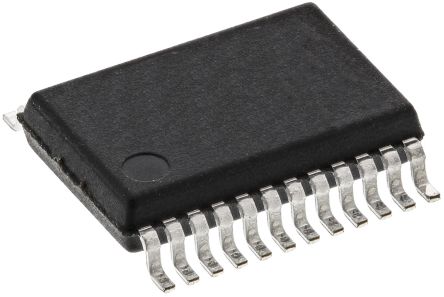

SN74ABT823DBR引脚图与封装图

在线购买SN74ABT823DBR

型号： SN74ABT823DBR

制造商： TI 德州仪器

描述：74ABT 系列，Texas Instruments 高级 BiCMOS 逻辑工作电压：4.5 至 5.5 兼容性：输入 LVTTL/TTL、输出 TTL ### 74ABT 系列

立即咨询

替代型号SN74ABT823DBR

型号/品牌	代替类型	替代型号对比
SN74ABT823DBR TI 德州仪器	当前型号	当前型号
SN74ABT823DW 德州仪器	类似代替	SN74ABT823DBR和SN74ABT823DW的区别
SN74ABT823DWR 德州仪器	类似代替	SN74ABT823DBR和SN74ABT823DWR的区别
SN74ABT843DW 德州仪器	类似代替	SN74ABT823DBR和SN74ABT843DW的区别
