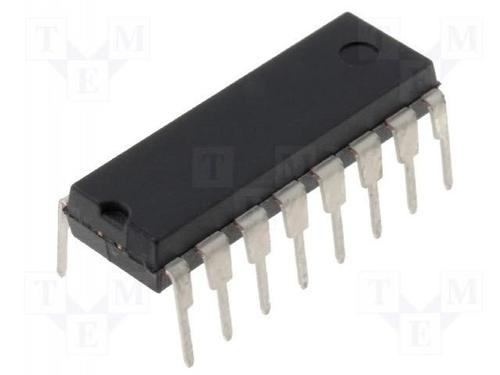

TEXAS INSTRUMENTS SN74LS378N 触发器, 使能时钟, 非反相, 正沿, D, 17 ns, 40 MHz, 8 mA, DIP, 16 引脚
74LS 系列和闩锁,Texas Instruments
Texas Instruments 的 74LS 系列低功耗肖特基逻辑 IC 的一系列触发器和闩锁。 74LS 系列使用双极结点技术,耦合了肖特基二极管夹,以实现与原来 74TTL 系列相等的工作速度,但功耗低得多。
### 74LS 系列
得捷:
SN74LS378 HEX D-TYPE FLIP-FLOPS
立创商城:
SN74LS378N
德州仪器TI:
Hex D-Type Flip-Flops with Clock Enable
欧时:
Texas Instruments SN74LS378N 六 触发器 IC, 单端输出, 4.75 → 5.25 V电源, 16引脚 PDIP封装
贸泽:
触发器 Hex D-Type w/Clock Enable
e络盟:
触发器, 使能时钟, 非反相, 正沿, 74LS378, D, 17 ns, 40 MHz, 8 mA, DIP
艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 1-Element 16-Pin PDIP Tube
安富利:
Flip Flop D-Type Bus Interface Pos-Edge 1-Element 16-Pin PDIP Tube
Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 1-Element 16-Pin PDIP Tube
TME:
IC: digital; D flip-flop; Channels:6; 74LS; THT; DIP16
Verical:
Flip Flop D-Type Bus Interface Pos-Edge 1-Element 16-Pin PDIP Tube
Newark:
# TEXAS INSTRUMENTS SN74LS378N LOGIC, HEX D F-F W/CLOCK ENBL, 16DIP
DeviceMart:
IC HEX D F-F W/CLOCK ENBL 16-DIP
Win Source:
IC D-TYPE POS TRG SNGL 16DIP
频率 40 MHz
电源电压DC 4.75V ~ 5.25V
输出接口数 6
输出电流 8 mA
电路数 7
通道数 6
针脚数 16
时钟频率 40 MHz
位数 6
传送延迟时间 27.0 ns
电压波节 5.00 V
输出电流驱动 -50.0 µA
输入数 6
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
安装方式 Through Hole
引脚数 16
封装 DIP-16
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 DIP-16
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74LS378N TI 德州仪器 | 当前型号 | 当前型号 |
SN74LS378N3 德州仪器 | 完全替代 | SN74LS378N和SN74LS378N3的区别 |
SN74LS378NE4 德州仪器 | 类似代替 | SN74LS378N和SN74LS378NE4的区别 |
SN54LS378J 德州仪器 | 功能相似 | SN74LS378N和SN54LS378J的区别 |
