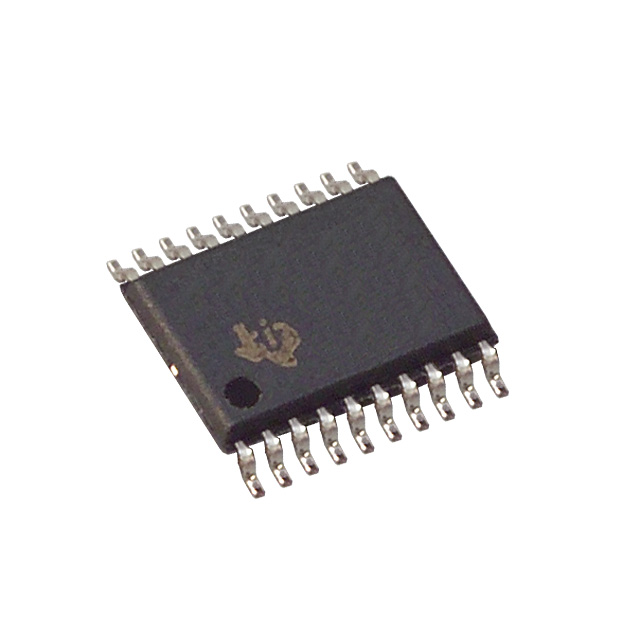

SN74LVTH241IPWREP

SN74LVTH241IPWREP图片1
SN74LVTH241IPWREP图片2
SN74LVTH241IPWREP图片3
SN74LVTH241IPWREP图片4
SN74LVTH241IPWREP图片5
SN74LVTH241IPWREP图片6
SN74LVTH241IPWREP图片7
SN74LVTH241IPWREP图片8
SN74LVTH241IPWREP图片9
SN74LVTH241IPWREP图片10
SN74LVTH241IPWREP概述

3.3 -V ABT八路缓冲器/驱动器,具有三态输出 3.3-V ABT OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS

缓冲器,非反向 2 元件 4 位每元件 三态 Output 20-TSSOP


得捷:
IC BUF NON-INVERT 3.6V 20TSSOP


贸泽:
缓冲器和线路驱动器 Mil Enhance 3.3V ABT Octal Buffers/Driver


艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST BiCMOS 20-Pin TSSOP T/R


安富利:
Buffer/Line Driver 8-CH Non-Inverting 3-ST BiCMOS 20-Pin TSSOP T/R


Chip1Stop:
Buffer/Line Driver 8-CH Non-Inverting 3-ST BiCMOS 20-Pin TSSOP T/R


AMEYA360:
IC BUFF/DVR TRI-ST DUAL 20TSSOP


Win Source:
IC BUF NON-INVERT 3.6V 20TSSOP / Buffer, Non-Inverting 2 Element 4 Bit per Element 3-State Output 20-TSSOP


SN74LVTH241IPWREP中文资料参数规格
技术参数

电源电压DC 2.70V ~ 3.60V

输出接口数 8

传送延迟时间 3.50 ns

电压波节 3.30 V, 2.70 V

静态电流 5 mA

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

长度 6.6 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74LVTH241IPWREP引脚图与封装图

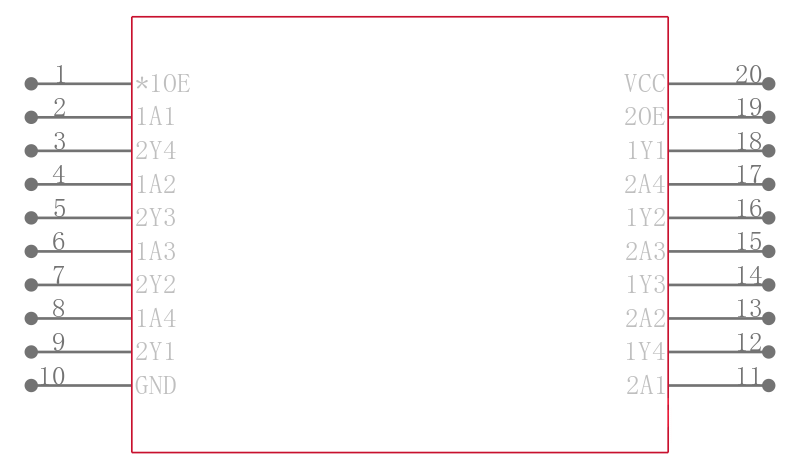

SN74LVTH241IPWREP引脚图

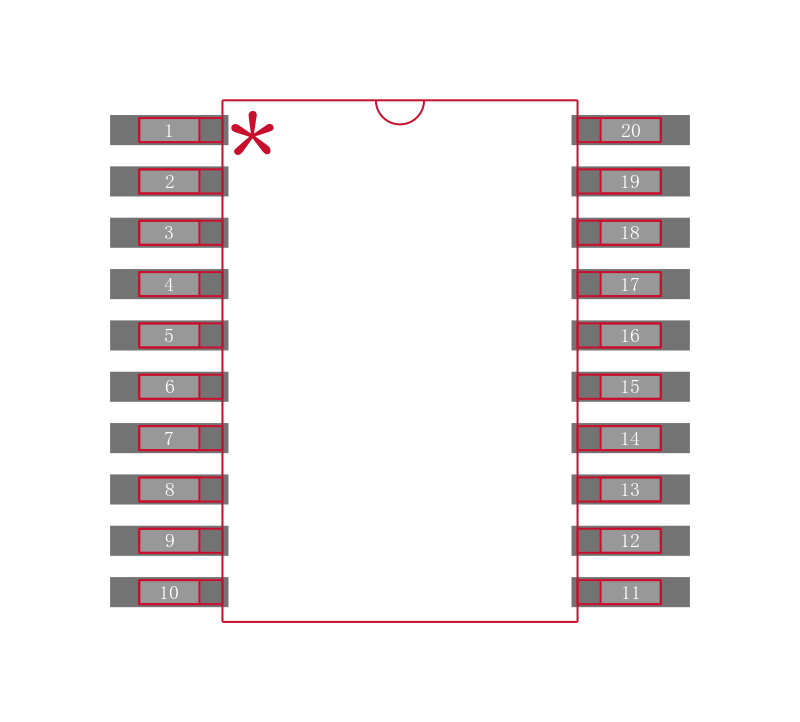

SN74LVTH241IPWREP封装图
SN74LVTH241IPWREP封装焊盘图
在线购买SN74LVTH241IPWREP
型号: SN74LVTH241IPWREP
制造商: TI 德州仪器
描述:3.3 -V ABT八路缓冲器/驱动器,具有三态输出 3.3-V ABT OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS
替代型号SN74LVTH241IPWREP
型号/品牌 代替类型 替代型号对比

SN74LVTH241IPWREP

TI 德州仪器

当前型号

当前型号

SN74LVTH241PW

德州仪器

完全替代

SN74LVTH241IPWREP和SN74LVTH241PW的区别

SN74LVTH241PWR

德州仪器

完全替代

SN74LVTH241IPWREP和SN74LVTH241PWR的区别

SN74LVTH241PWE4

德州仪器

完全替代

SN74LVTH241IPWREP和SN74LVTH241PWE4的区别
