SN74ALS580BDWR参数规格_中文资料_数据手册PDF

SN74ALS580BDWR概述

Latch Transparent 3-ST 8CH D-Type 20Pin SOIC T/R

D-Type Transparent Latch 1 Channel 8:8 IC Tri-State 20-SOIC

得捷:
IC LATCH TRANSP OCTAL D 20SOIC

贸泽:
Latches Octal DType Transparent Latches

艾睿:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SOIC T/R

安富利:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SOIC T/R

Chip1Stop:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SOIC T/R

Win Source:
IC LATCH TRANSP OCTAL D 20SOIC / D-Type Transparent Latch 1 Channel 8:8 IC Tri-State 20-SOIC

SN74ALS580BDWR中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

输出电流 24.0 mA

电路数 8

通道数 8

位数 8

传送延迟时间 18.0 ns

电压波节 5.00 V

输出电流驱动 -108 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

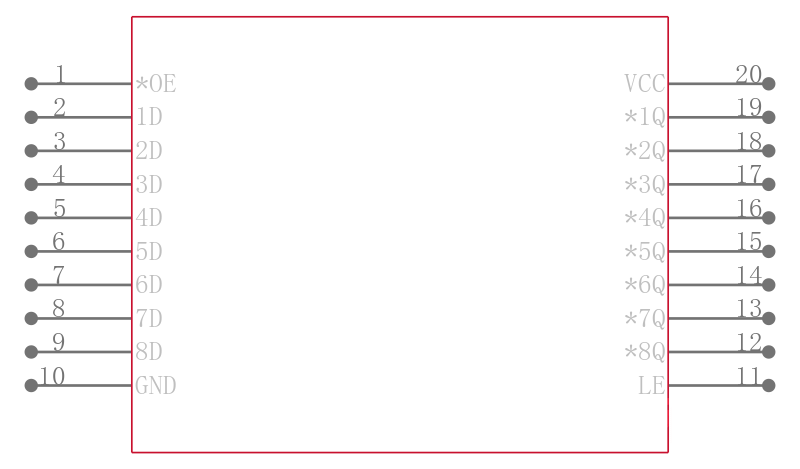

SN74ALS580BDWR引脚图与封装图

在线购买SN74ALS580BDWR

型号： SN74ALS580BDWR

制造商： TI 德州仪器

描述：Latch Transparent 3-ST 8CH D-Type 20Pin SOIC T/R

立即咨询

替代型号SN74ALS580BDWR

型号/品牌	代替类型	替代型号对比
SN74ALS580BDWR TI 德州仪器	当前型号	当前型号
SN74ALS580BNSR 德州仪器	完全替代	SN74ALS580BDWR和SN74ALS580BNSR的区别
SN74ALS563BDWR 德州仪器	完全替代	SN74ALS580BDWR和SN74ALS563BDWR的区别
SN74ALS563BDWG4 德州仪器	完全替代	SN74ALS580BDWR和SN74ALS563BDWG4的区别
