SN54S86J参数规格_中文资料_数据手册PDF_引脚图-锐单商城

SN54S86J图片1

SN54S86J图片2

SN54S86J中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

传送延迟时间 10.5 ns

电压波节 5.00 V

逻辑门个数 4

输出电流驱动 -50.0 µA

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 14

封装 CDIP

外形尺寸

长度 19.56 mm

宽度 6.67 mm

封装 CDIP

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

SN54S86J引脚图与封装图

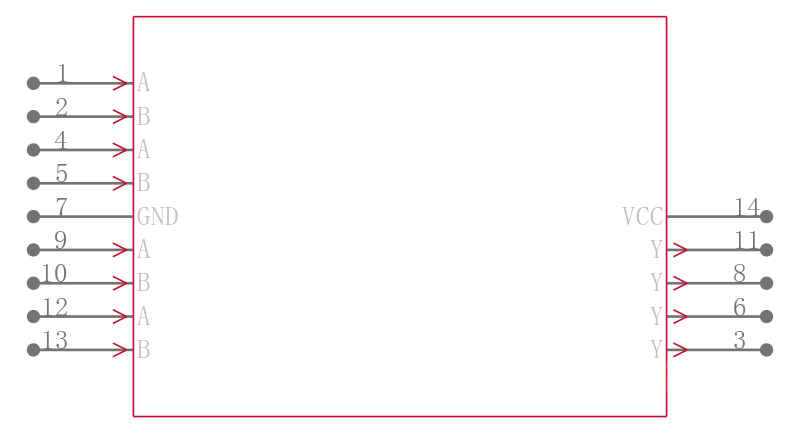

SN54S86J引脚图

SN54S86J封装图

SN54S86J封装焊盘图

在线购买SN54S86J

型号： SN54S86J

制造商： TI 德州仪器

描述：四路2输入异或门 QUADRUPLE 2-INPUT EXCLUSIVE-OR GATES

替代型号SN54S86J

型号/品牌

代替类型

替代型号对比

SN54S86J

TI 德州仪器

当前型号

当前型号

JM38510/07501BCA

德州仪器

完全替代

SN54S86J和JM38510/07501BCA的区别

SN74S86N3

德州仪器

功能相似

SN54S86J和SN74S86N3的区别
