SN54S08J中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 1
传送延迟时间 7.50 ns
电压波节 5.00 V
逻辑门个数 4
输出电流驱动 -50.0 µA
输入数 2
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚数 14
封装 CDIP-16
外形尺寸
长度 19.56 mm
宽度 6.92 mm
高度 4.57 mm
封装 CDIP-16
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Rail, Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
海关信息
ECCN代码 EAR99

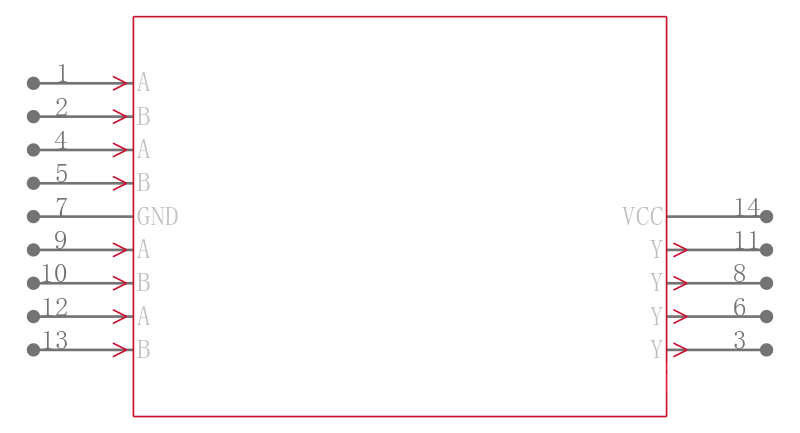

SN54S08J引脚图与封装图
在线购买SN54S08J
替代型号SN54S08J
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN54S08J TI 德州仪器 | 当前型号 | 当前型号 |
JM38510/08003BCA 德州仪器 | 完全替代 | SN54S08J和JM38510/08003BCA的区别 |
SN74S08N3 德州仪器 | 功能相似 | SN54S08J和SN74S08N3的区别 |
