SN74ALS651ADW参数规格_中文资料_数据手册PDF

SN74ALS651ADW概述

八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS

收发器，反相 1 元件 8 位每元件三态 Output 24-SOIC

得捷:
IC TXRX INVERT 5.5V 24SOIC

贸泽:
Bus Transceivers Octal Bus Trncvr/Reg W/3-State Otpt

Chip1Stop:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube

Win Source:
IC BUS TRANSCEIVER DUAL 24SOIC

SN74ALS651ADW中文资料参数规格

技术参数

电路数 8

通道数 8

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.4 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

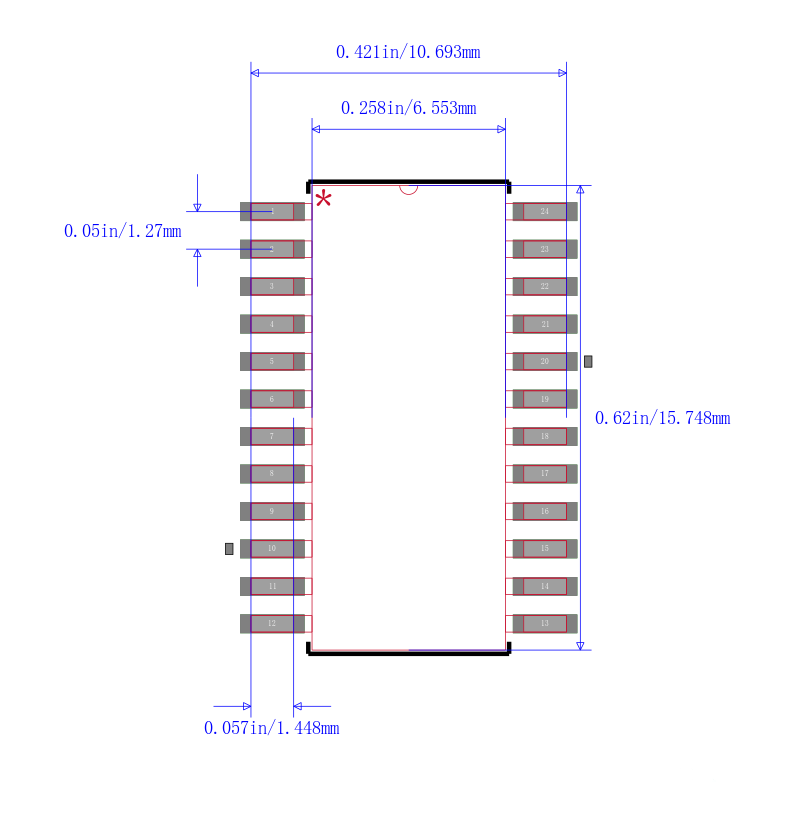

SN74ALS651ADW引脚图与封装图

在线购买SN74ALS651ADW

型号： SN74ALS651ADW

描述：八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS

替代型号SN74ALS651ADW
