16位缓冲器/驱动器，具有三态输出 16-BIT BUFFER/DRIVER WITH 3-STATE OUTPUTS
DESCRIPON/ORDERING INFORMATION
This 16-bit buffer/driver is designed for 1.65-V to 3.6-V VCC operation. The SN74ALVC16244A is designed specifically to improve the performance and density of 3-state memory-address drivers, clock drivers, and bus-oriented receivers and transmitters.
FEATURES
• Member of the Texas Instruments Widebus™ Family
• Operates From 1.65 V to 3.6 V
• Max tpd of 3 ns at 3.3 V
• ±24-mA Output Drive at 3.3 V
• Latch-Up Performance Exceeds 250 mA Per JESD 17
• ESD Protection Exceeds JESD 22
– 2000-V Human-Body Model A114-A
– 200-V Machine Model A115-A
– 1000-V Charged-Device Model C101
电源电压DC 1.65V ~ 3.60V
输出接口数 16
位数 16
传送延迟时间 3.60 ns
电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 3.6V
电源电压Max 1.65 V
电源电压Min 3.6 V
安装方式 Surface Mount
引脚数 54

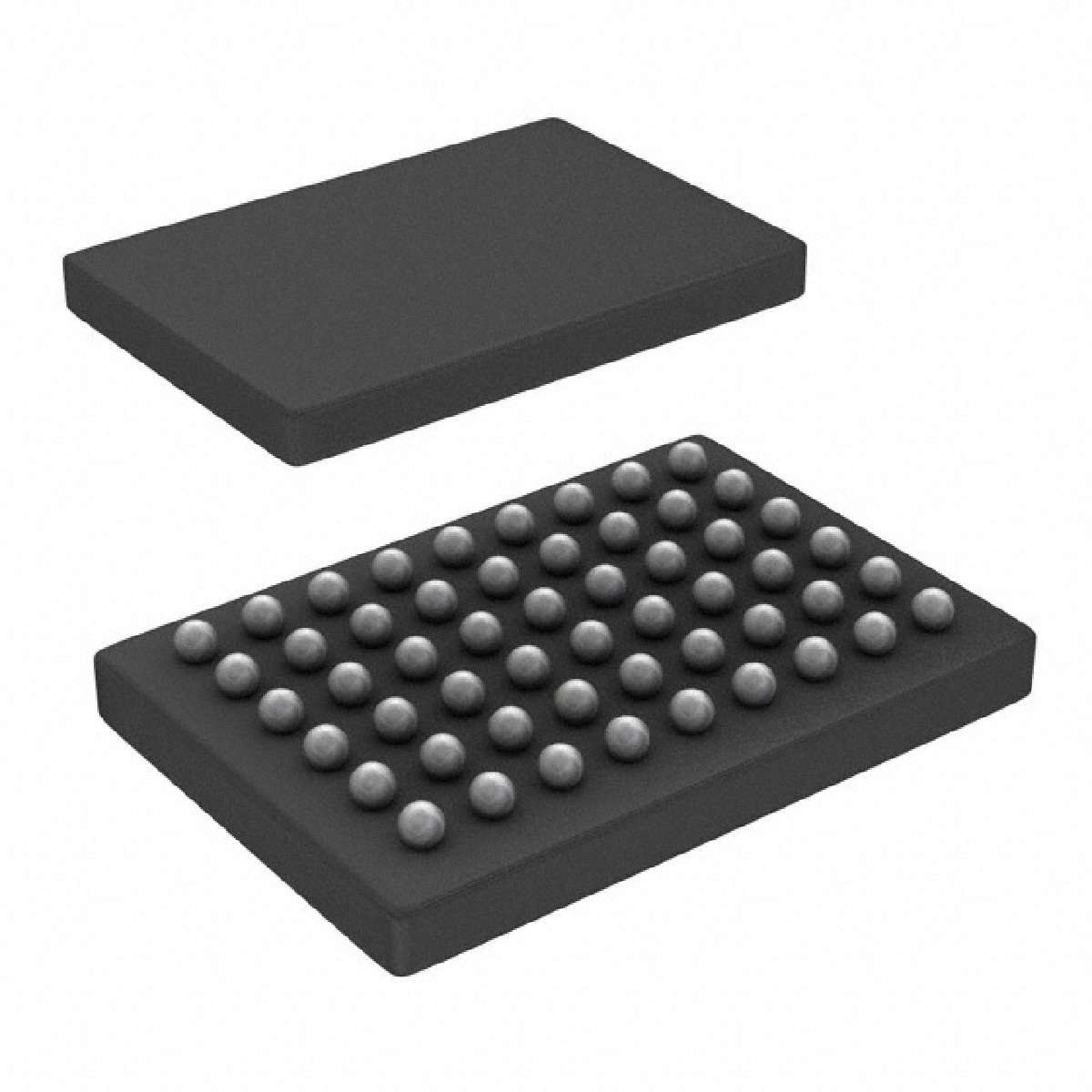

封装 TFBGA-54
长度 8 mm
宽度 5.5 mm
高度 0.8 mm
封装 TFBGA-54
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Obsolete
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74ALVC16244AGRDR TI 德州仪器 | 当前型号 | 当前型号 |
74ALVCH16244ZRDR 德州仪器 | 类似代替 | SN74ALVC16244AGRDR和74ALVCH16244ZRDR的区别 |
74ALVCH16244GRDR 德州仪器 | 类似代替 | SN74ALVC16244AGRDR和74ALVCH16244GRDR的区别 |
SN74ALVC16244AZRDR 德州仪器 | 功能相似 | SN74ALVC16244AGRDR和SN74ALVC16244AZRDR的区别 |
