SN74BCT2241DWRE4参数规格_中文资料_数据手册PDF

SN74BCT2241DWRE4概述

八路缓冲器和线路/带三态输出的MOS驱动器 OCTAL BUFFER AND LINE/MOS DRIVER WITH 3-STATE OUTPUTS

Buffer, Non-Inverting 2 Element 4 Bit per Element 3-State Output 20-SOIC

得捷:
IC BUF NON-INVERT 5.5V 20SOIC

贸泽:
Buffers & Line Drivers Octal Bfr & Line/MOS Drvr W/3-St Otpt

SN74BCT2241DWRE4中文资料参数规格

技术参数

通道数 8

静态电流 48 mA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

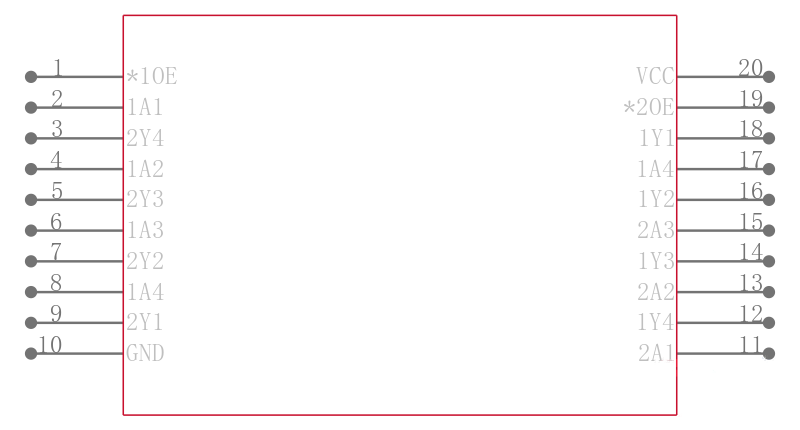

SN74BCT2241DWRE4引脚图与封装图

在线购买SN74BCT2241DWRE4

型号： SN74BCT2241DWRE4

描述：八路缓冲器和线路/带三态输出的MOS驱动器 OCTAL BUFFER AND LINE/MOS DRIVER WITH 3-STATE OUTPUTS

替代型号SN74BCT2241DWRE4
