SN74AS638AN概述
八路总线收发器 OCTAL BUS TRANSCEIVERS
Transceiver, Inverting 1 Element 8 Bit per Element Open Collector, Push-Pull Output 20-PDIP
得捷:
IC TRANSCEIVER INVERT 5.5V 20DIP
贸泽:
Bus Transceivers Octal Bus Transceiver
SN74AS638AN中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
电路数 8
通道数 8
电压波节 5.00 V
输出电流驱动 -234 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Through Hole
引脚数 20
封装 DIP-20
外形尺寸
长度 24.33 mm
宽度 6.35 mm
高度 4.57 mm
封装 DIP-20
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

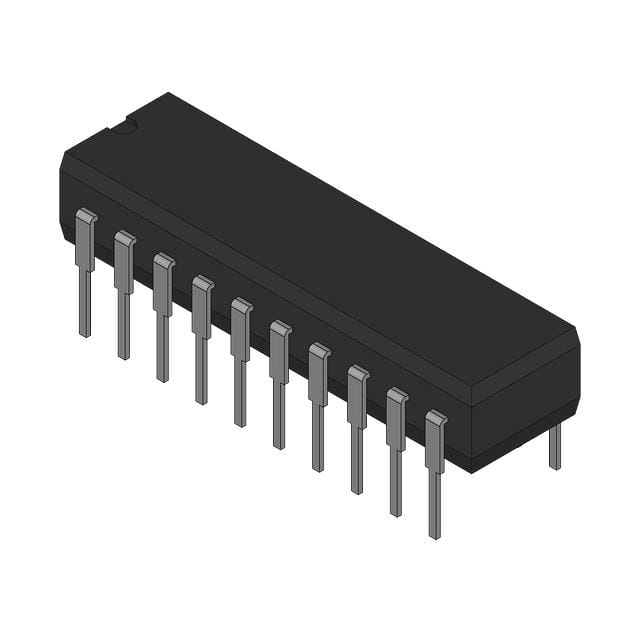

SN74AS638AN引脚图与封装图
