八路总线收发器与3态输出 OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS
description
The ′BCT623 bus transceiver is designed for asynchronous communication between data buses. The control function implementation allows for maximum flexibility in timing. The ′BCT623 provides true data at its outputs
• State-of-the-Art BiCMOS Design Significantly Reduces ICCZ
• ESD Protection Exceeds 2000 V Per MIL-STD-883C, Method 3015
• Package Options Include Plastic
Small-Outline DW Packages, Ceramic Chip Carriers FK and Flatpacks W, and Plastic and Ceramic 300-mil DIPs J, N
电源电压DC 4.50V ~ 5.50V
输出接口数 8
电路数 8
通道数 8
位数 8
传送延迟时间 8.00 ns
电压波节 5.00 V
输出电流驱动 -234 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Through Hole

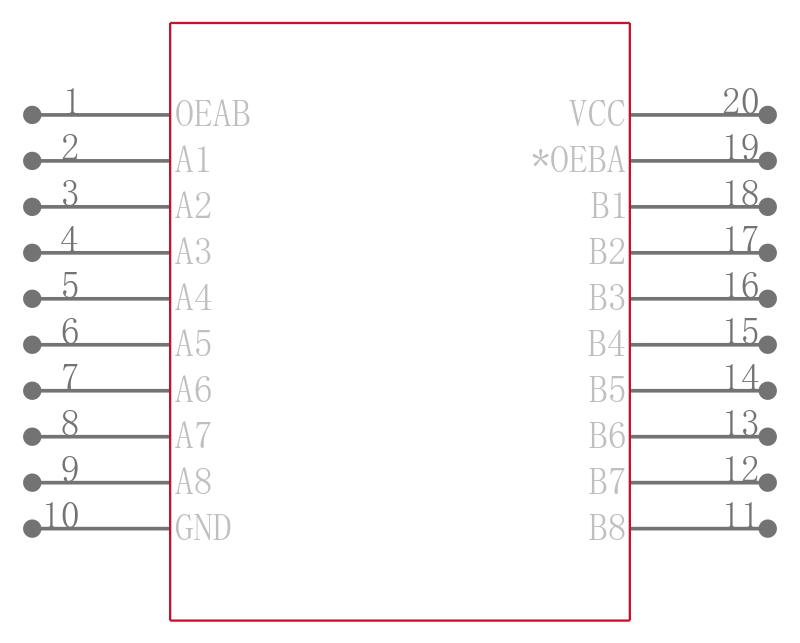

引脚数 20
封装 PDIP-20
长度 24.33 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-20
工作温度 0℃ ~ 70℃ TA
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74BCT623N TI 德州仪器 | 当前型号 | 当前型号 |
SN74BCT623NSR 德州仪器 | 完全替代 | SN74BCT623N和SN74BCT623NSR的区别 |
SN74BCT623DWE4 德州仪器 | 完全替代 | SN74BCT623N和SN74BCT623DWE4的区别 |
SN74BCT623DW 德州仪器 | 完全替代 | SN74BCT623N和SN74BCT623DW的区别 |
