SN74LVC861ADWR概述

具有三态输出的10位总线收发器 10-BIT BUS TRANSCEIVER WITH 3-STATE OUTPUTS

收发器，非反相 1 元件 10 位每元件三态 Output 24-SOIC

得捷:
IC TXRX NON-INVERT 3.6V 24SOIC

贸泽:
总线收发器 10-Bit Bus Trnscvr With 3-State Outputs

艾睿:
Bus XCVR Single 10-CH 3-ST 24-Pin SOIC T/R

Win Source:
IC TXRX NON-INVERT 3.6V 24SOIC / Transceiver, Non-Inverting 1 Element 10 Bit per Element 3-State Output 24-SOIC

SN74LVC861ADWR中文资料参数规格

技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 10

电路数 1

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.4 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

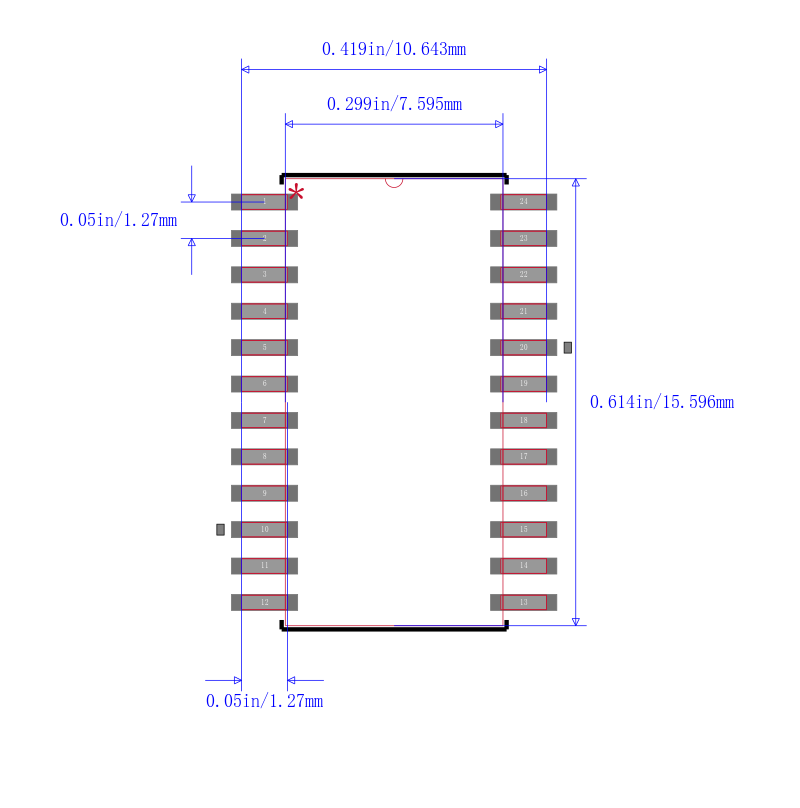

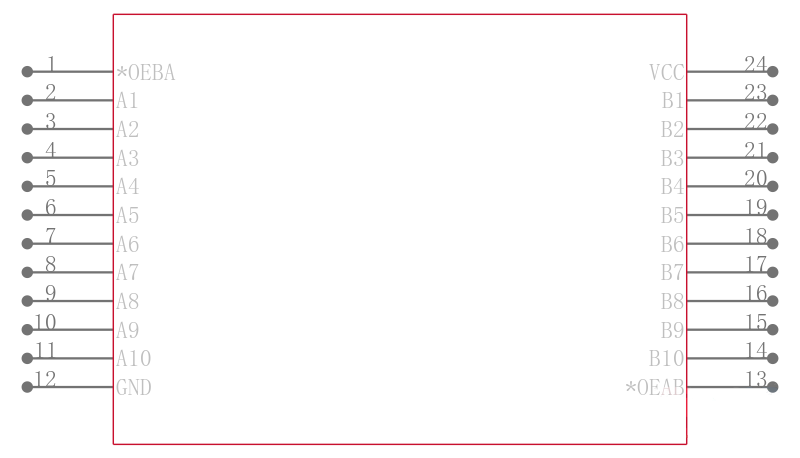

SN74LVC861ADWR引脚图与封装图

在线购买SN74LVC861ADWR

型号： SN74LVC861ADWR

描述：具有三态输出的10位总线收发器 10-BIT BUS TRANSCEIVER WITH 3-STATE OUTPUTS

替代型号SN74LVC861ADWR
