SN74LVT162245AGRDR参数规格_中文资料_数据手册PDF

SN74LVT162245AGRDR概述

3.3 -V ABT 16位总线，三态输出收发器 3.3-V ABT 16-BIT BUS TRANSCEIVERS WITH 3-STATE OUTPUTS

Transceiver, Non-Inverting 2 Element 8 Bit per Element 3-State Output 54-BGA Microstar Junior 8x5.5

得捷:
IC TXRX NON-INVERT 3.6V 54BGA

贸泽:
Bus Transceivers 3.3-V ABT 16-Bit Bus Transceivers w 3-St

安富利:
Bus XCVR Dual 16-CH 3-ST 54-Pin BGA MICROSTAR JUNIOR T/R

Win Source:
IC TXRX NON-INVERT 3.6V 54BGA / Transceiver, Non-Inverting 2 Element 8 Bit per Element 3-State Output 54-BGA Microstar Junior 8x5.5

SN74LVT162245AGRDR中文资料参数规格

技术参数

电源电压DC 2.70V ~ 3.60V

输出接口数 16

电路数 2

通道数 16

位数 16

电压波节 3.30 V, 2.70 V

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 2.7V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 54

封装 TFBGA-54

外形尺寸

长度 8 mm

宽度 5.5 mm

高度 0.8 mm

封装 TFBGA-54

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

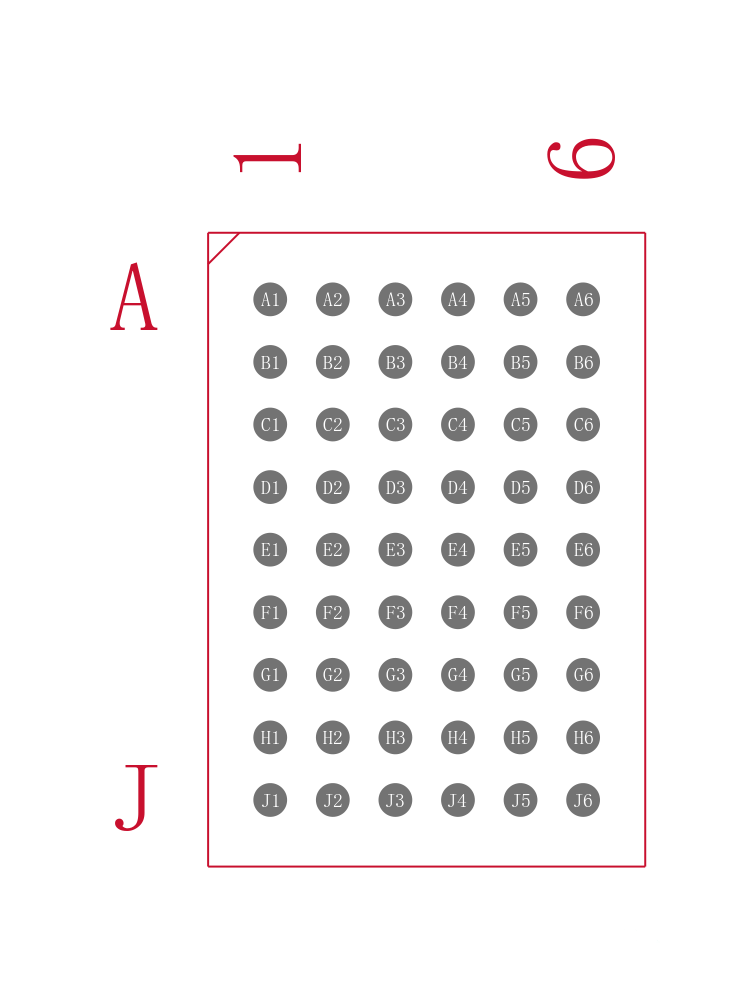

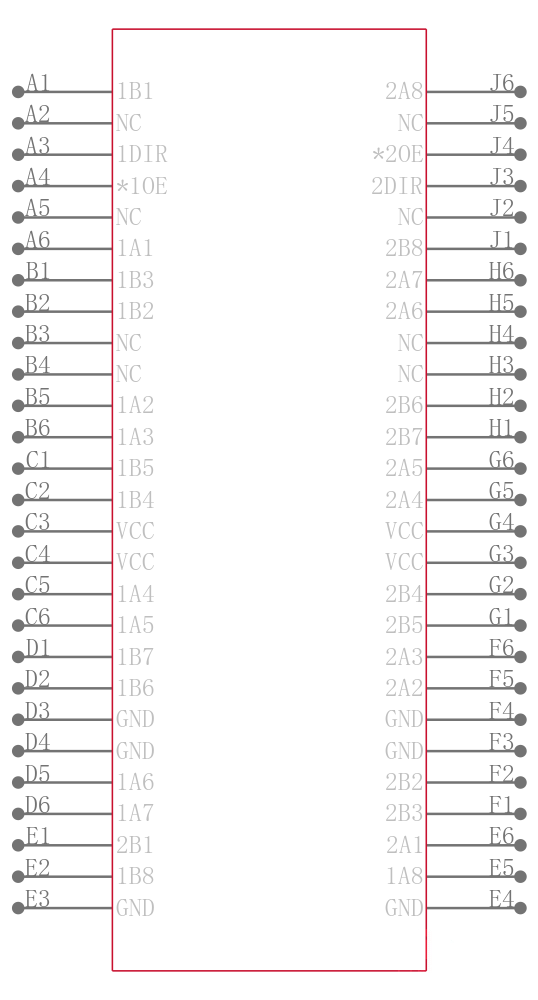

SN74LVT162245AGRDR引脚图与封装图

在线购买SN74LVT162245AGRDR

型号： SN74LVT162245AGRDR

描述：3.3 -V ABT 16位总线，三态输出收发器 3.3-V ABT 16-BIT BUS TRANSCEIVERS WITH 3-STATE OUTPUTS

替代型号SN74LVT162245AGRDR
