SN74LV245ATPWT参数规格_中文资料_数据手册PDF

SN74LV245ATPWT概述

八路总线收发器与3态输出 OCTAL BUS TRANSCEIVER WITH 3-STATE OUTPUTS

收发器，非反相 1 元件 8 位每元件三态 Output 20-TSSOP

得捷:
IC TXRX NON-INVERT 5.5V 20TSSOP

Chip1Stop:
Bus XCVR Single 8-CH 3-ST 20-Pin TSSOP T/R

Win Source:
IC TXRX NON-INVERT 5.5V 20TSSOP / Transceiver, Non-Inverting 1 Element 8 Bit per Element 3-State Output 20-TSSOP

SN74LV245ATPWT中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

位数 8

传送延迟时间 7.70 ns

电压波节 5.00 V

输出电流驱动 -1.00 mA

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

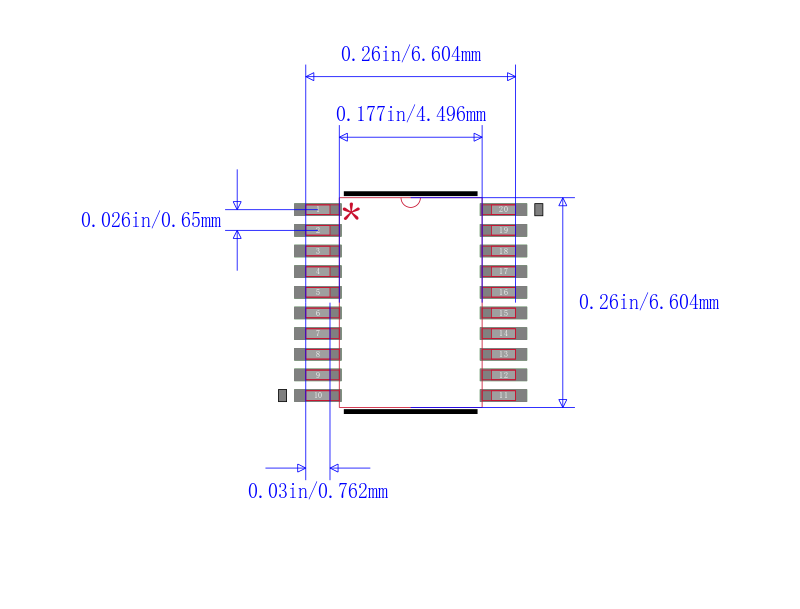

SN74LV245ATPWT引脚图与封装图

在线购买SN74LV245ATPWT

型号： SN74LV245ATPWT

描述：八路总线收发器与3态输出 OCTAL BUS TRANSCEIVER WITH 3-STATE OUTPUTS

替代型号SN74LV245ATPWT
