SN74LVTH646DBRE4参数规格_中文资料_数据手册PDF

SN74LVTH646DBRE4概述

总线收发器 3.3V ABT Octal Bus Xcvr/Reg

Transceiver, Non-Inverting 1 Element 8 Bit per Element 3-State Output 24-SSOP

得捷:
IC TXRX NON-INVERT 3.6V 24SSOP

贸泽:
总线收发器 3.3V ABT Octal Bus Xcvr/Reg

艾睿:
Bus XCVR Single 8-CH 3-ST 24-Pin SSOP T/R

Win Source:
IC TXRX NON-INVERT 3.6V 24SSOP / Transceiver, Non-Inverting 1 Element 8 Bit per Element 3-State Output 24-SSOP

SN74LVTH646DBRE4中文资料参数规格

技术参数

电源电压DC 2.70V ~ 3.60V

电路数 8

位数 8

电压波节 3.30 V, 2.70 V

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SSOP-24

外形尺寸

长度 8.2 mm

宽度 5.3 mm

高度 1.95 mm

封装 SSOP-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

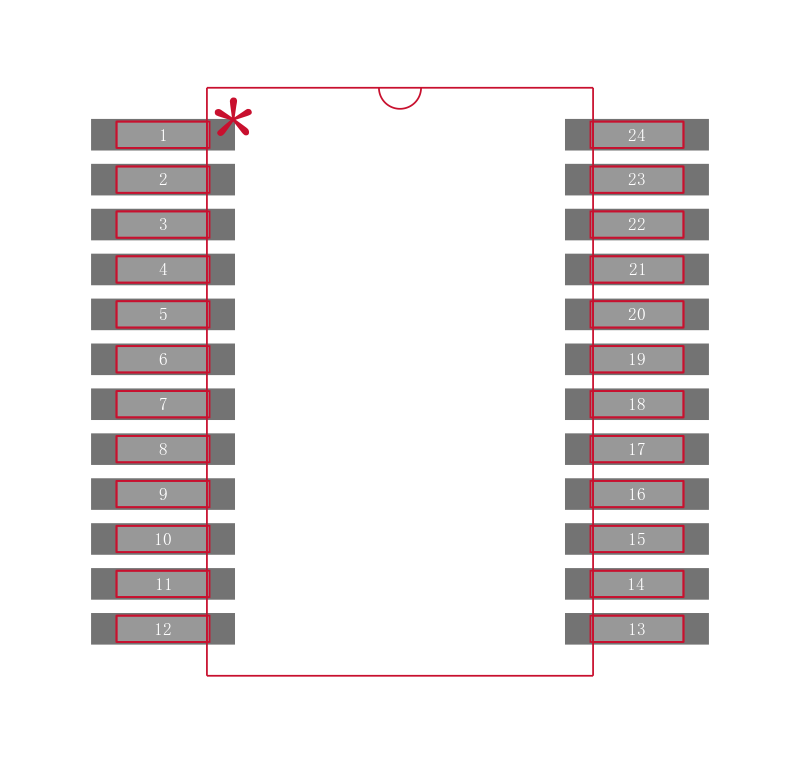

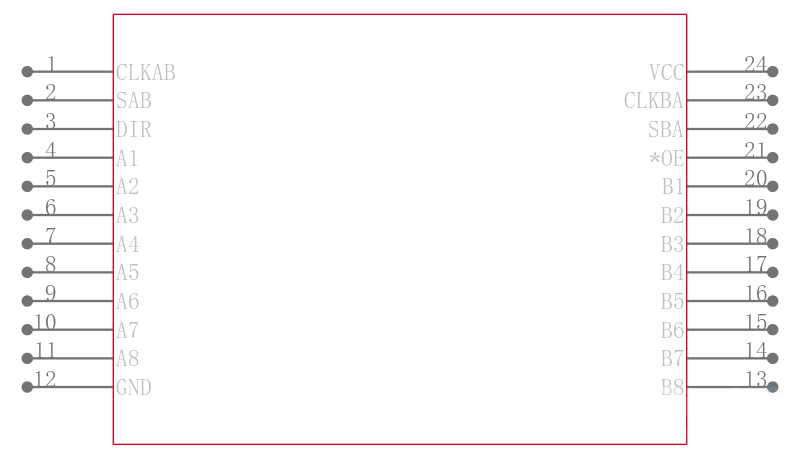

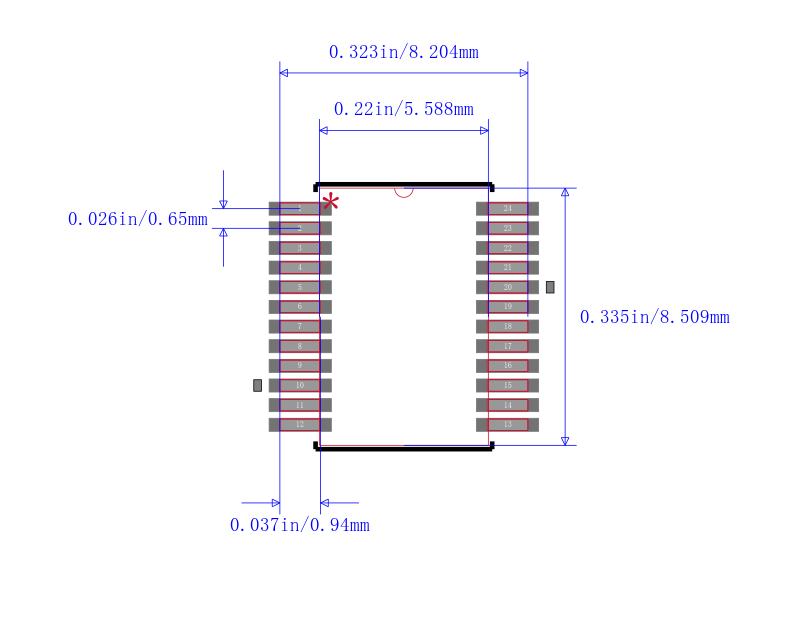

SN74LVTH646DBRE4引脚图与封装图

在线购买SN74LVTH646DBRE4

型号： SN74LVTH646DBRE4

描述：总线收发器 3.3V ABT Octal Bus Xcvr/Reg

替代型号SN74LVTH646DBRE4
