SN74LVTH540NSRG4参数规格_中文资料_数据手册PDF

SN74LVTH540NSRG4概述

缓冲器和线路驱动器 3.3V ABT Octal Buffers Drivers

Buffer, Inverting 1 Element 8 Bit per Element 3-State Output 20-SO

得捷:
IC BUFFER INVERT 3.6V 20SO

贸泽:
缓冲器和线路驱动器 3.3V ABT Octal Buffers Drivers

Win Source:
IC BUFFER INVERT 3.6V 20SO / Buffer, Inverting 1 Element 8 Bit per Element 3-State Output 20-SO

SN74LVTH540NSRG4中文资料参数规格

技术参数

电源电压DC 2.70V ~ 3.60V

输出接口数 8

电压波节 3.30 V, 2.70 V

静态电流 5 mA

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.6 mm

宽度 5.3 mm

高度 1.95 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

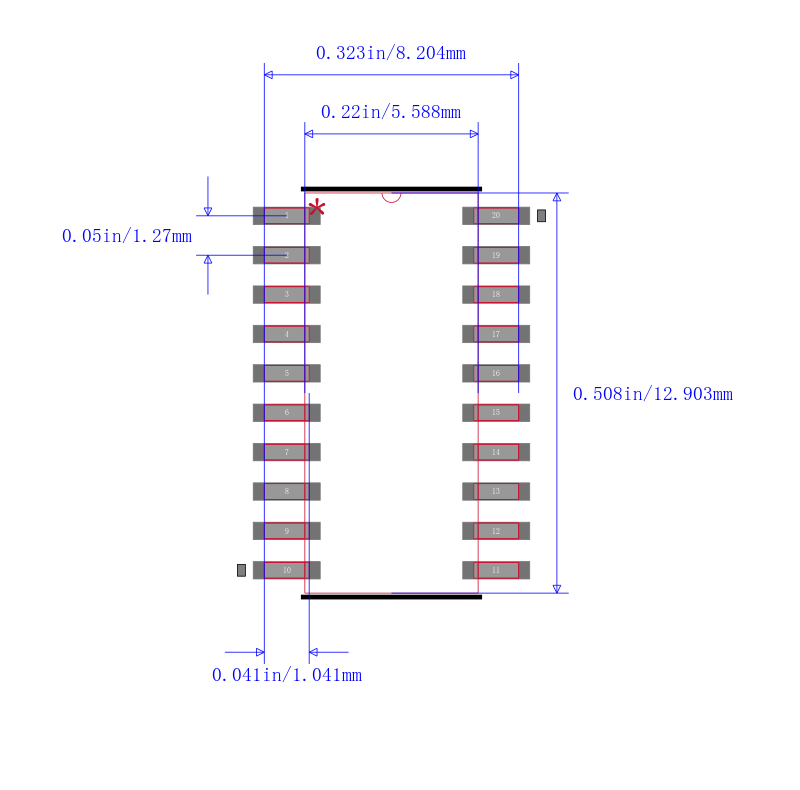

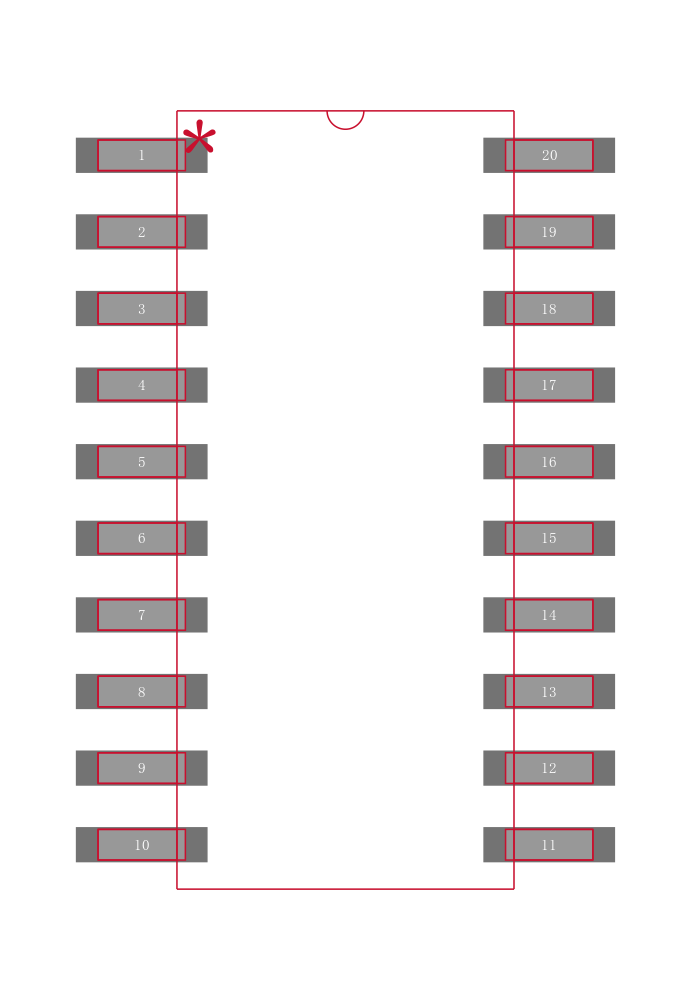

SN74LVTH540NSRG4引脚图与封装图

在线购买SN74LVTH540NSRG4

型号： SN74LVTH540NSRG4

描述：缓冲器和线路驱动器 3.3V ABT Octal Buffers Drivers

替代型号SN74LVTH540NSRG4
